bonjour à vous !
J'ai un problème concernant une question d'un exercice.

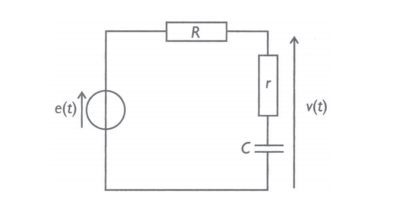

je joins le schéma au post
Le regime permanent est supposé etabli. On choisit l'origine des temps de facon
à écrire i(t)= Icos(wt)
e(t)=Ecos(wt+phi)
v(t)=V cos(wt+psy)
1) je devait calculer I barre et V barre en fonction de E barre
je l'ai fais et je suis sur de ma réponse
2)maintenant je dois exprimer les angles phi et psy
la correction donne phi=arctan(Cw(R+r)-/2)
je ne comprends pas quelle expression ils ont utilisé pour trouver cela, I barre ou V barre ?
Ensuite d'où vient le pi/2 ? merci
Z = (R+r) - j/(wC)
|Z| = V((R+r)² + 1/(w²C²))
arg(Z) = -arctan(1/(wC(R+r)) ... qui est équivalent à : Phi = argtg(wC(R+r)) - Pi/2 ... car wC(R+r) > 0
Sauf distraction.
Je ne l'ai pas précisé, mais Phi = argtg(wC(R+r)) - Pi/2 n'est pas équivalent à ce que tu as écrit.
Parenthèses placées ailleurs ... et modifiant complètement le résultat.
