Bonjour,
Voilà, je suis en train d'apprendre les bases de l'électrocinétique, à savoir comment repérer des nœuds, des mailles, des branches en parallèle, etc. dans un circuit.
Sur des circuits simples, je n'ai pas de mal à les repérer, mais sur des circuits plus complexes, je suis perdu... C'est pourquoi j'aurais aimé savoir s'il existait une technique pour repérer facilement les nœuds dans un circuit.

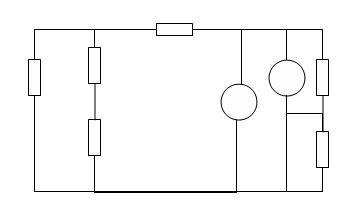

Par exemple dans le circuit de l'image ci-jointe, je trouve 4 nœuds mais je ne suis pas du tout sûr de moi, je n'arrive pas bien à m'y retrouver...
Existe t-il une méthode particulière ou un moyen de simplifier le circuit pour mieux repérer les nœuds?
Merci pour votre aide.
Aah d'accord, je ne voyais pas les choses comme ça :O
Mais dans ce cas, où placerait-on ces 3 nœuds sur le schéma?

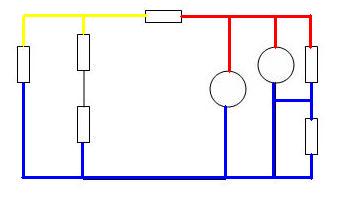

Tous les points colorés d'une même couleur sont au même potentiel (reliés par un fil de résistance ohmique négligeable).
Le nœud n'est pas un point. C'est l'un des avantages de cette représentation de le mettre en évidence.
Si tu tiens à ce qu'un nœud soit un point (ce qui est faux) tu peux le mettre où tu veux sur un chemin ainsi coloré.
Ah d'accord, merci!
Et aussi, pour ce qui est des branches parallèles, par exemple pour le nœud qui est coloré en bleu, il y a bien 5 branches en parallèle? (Ou 6, j'ai un doute?)
Et il n'y a pas de mailles du coup vu qu'il n'y a que 3 nœuds?
Désolé de poser des questions aussi basiques mais si je comprends pas parfaitement comment repérer tout ça, je risque d'avoir du mal par la suite. x)
C'est dingue, j'ai vraiment du mal à me représenter tout ça... >< Il y a donc... 5 branches en parallèle?
Et pareil pour le nombre de mailles, j'ai l'impression d'en voir plein mais je suis pas sûr de moi. x)
Ouais je reste sur 5 branches en parallèle, 3 à droite et 2 à gauche sur ton schéma simplifié.
Et je compte pas moins de 10 mailles.
Ai-je raison ou pas? :x
Cela me semble correct.
. deux branches parallèles entre les nœuds bleu et jaune
. trois branches parallèles entre les nœuds bleu et rouge
10 mailles qui pourraient être utiles
1 maille "inutile" pour le dipôle du bas du schéma dans lequel ne passe aucune intensité
Sauf erreur !
