Piou! je cherche je recherche et recherche. Je suis exténué et je ne comprend toujours pas comment fonctionne le transistor JFET. Quelqu'un peut m'aider?

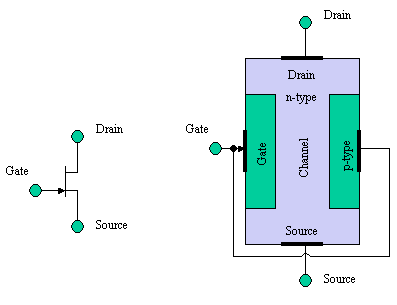

Pour commencer quel est l'intérêt de la construction du JFET? Pourquoi cet assemblage?
Quand le JFET est il en zone ohmique? en zone saturée?
Comment je fais mes calculs, par exemple dans ce circuit d'amplification?
Edit Coll : images placées sur le serveur de l' Merci d'en faire autant la prochaine fois !
Bonjour,
L'intérêt du JFET est d'abord qu'il s'agit d'un autre type de transistor que le transistor bipolaire.
Il est commandé en tension. Il peut amplifier des fréquences très élevées. Il peut avoir un faible facteur de bruit. Il est facilement utilisable en interrupteur... et bien d'autres choses qui ne me viennent pas à l'esprit maintenant...

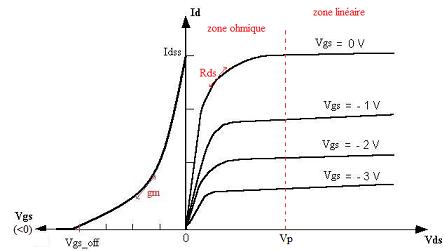

Le JFET est en zone ohmique pour Vds faible ( Vds < Vp ), Vp étant la tension de pincement.
Le transistor JFET est saturé dans la zone horizontale des caractéristiques (une augmentation de Vds ne produit d'augmentation de Id .
Dans la zone ohmique, le canal est ouvert et la résistance dépend essentiellement de la tension Vgs. Dans la zone saturée (ou linéaire), le canal est pincé et les porteurs ont atteint leur vitesse limite. Le fonctionnement fait appel à la physique quantique.
Pour calculer le gain de l'étage, on peut faire le schéma équivalent petits signaux.
Mais ce n'est même pas indispensable.
Si on appelle gm la pente du JFET, le gain est gmR3 s'il n'y a pas de charge (RL ). Sinon le gain est gm (R3 // RL)
