Bonjour
J'aimerai avoir de l'aide dans cet exo

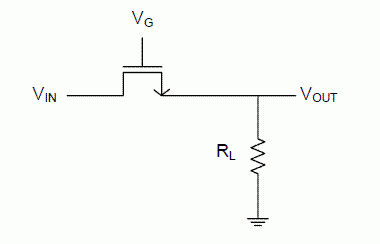

Vin est tres petit(negligeable). Il faut trouver la valeur minimale de VG tel que le circuit attenue VIN pas plus que 5 %.
RL=150 ohms, k'(w/l)= mA/V^2 et Vt=0.8V
merci a tout aide
Je ne trouve pas cette réponse.
Il doit y avoir une bisbrouille quelque part.
Possible que ce soit moi, il y a longtemps que je n'ai plus fait de genre de calcul.
ID = Beta.(V(GS) - V(TH) - (1/2).V(DS)).V(DS)
ID = Beta.(V(GS) - V(TH) - (1/2).V(DS)).0,05.RL.ID
Beta.(V(GS) - V(TH) - (1/2).V(DS)).0,05.RL = 1
V(DS) = 0 (presque) -->
Beta.(V(GS) - V(TH)).0,05.RL = 1
1*(V(GS) - V(TH)).0,05.RL = 1
V(GS) - V(TH) = 20/RL = 20/150 = 0,133
VGS = 0,133/Beta + 0,8
Si beta = 1 --> VGS = 0,933 V
-----
Et donc, cela ne va pas.
Peut être que quelqu'un d'autre pourra t'aider.
