Bonjour , je bloque sur un exo de physique . Pourrez vous m'éclairer svp?
Le moteur électrique d'une grue est alimentée par une tension Uab = 365V
Lorsque la grue soulève une chagre, l'intensité du courant électrique traversant le moteur est de i= 15,0 A. La puisance mécanique développée par le moteur à la sortie de l'arbre est de Pm=4,20 kW.
Pour cette étude on ne tient pas compte des phases de démarrage et d'arret de la charge en cours de sa montée. La durée de la montée est de t = 17,0s.
Au cours de la montée de la charge , le transfert thermique Q libéré par le moteur dans l'environnement est réalisé par les pertes:
-Dans les circuits électriques : Q1 = 78% Q
-Dans les circuites magnétiqques: Q2= 12% Q
-Des divers frottements des pièces en mouvement Q3 = 10%
a) Faites un diagramme énergétique décrivant le fonctionnement du moteur de la grue
b) Calculer la valeur de Q
c)Calculez la puissance P1,P2 et P3 de ces différentes pertes.

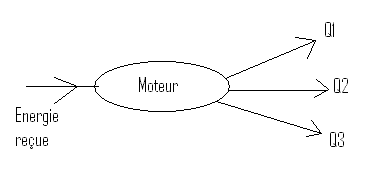

Alors pour a) j'ai fais cela mais je ne crois pas que ce soit bon pour le reste je bloque car je ne sais pas comment claculer Q. Y a t'il un lien entre Pm et Q ? Merçi de bien vouloir m'aider s'il vous plait ; Je ne cherche pas à trouver une personne qui fasse l'exercice pour moi mais je cherche à comprendre Merçi :
Bonjour Diana,
Votre schéma est presque juste...
Refaire l'inventaire des dépenses d'énergie.
Q1= dépense due aux circuit électrique (résistance interne..)
Q2= dépense due aux circuit magnétique,
Q3= divers frottements
Avec tour cela la charge n'est pas soulevée!!!
@+
phj69
Bonjour,
L'énergie électrique consommée, correspond à la somme des dépenses:
Q(électrique)= Q1 +Q2+ Q3+ Q4(travail de levage ou puissance fournie à l'arbre moteur)
Q(électrique)= UI
U=365v
I=15A
Q1 = 78% Q
Q2= 12% Q
Q3 = 10% --> sans doute Q3 = 10%Q
Q4= 4.2kw
UI(kw)=(365*15)/1000=5.48
5.48=4.2 + 0.78Q + 0.12Q+ 0.10Q
On peut donc calculer Q
Phj69
