Bonsoir, j'aurai besoin d'aide pour faire une partie de ce TP
1. Donner l'expression de la tension aux bornes de la bobine?
Ur=ri
On appelle u1 la tension aux bornes de la bobine si on néglige se résistance.
2. En déduire l'expression de u1, puis exprimer u1 en fonction de E, R', r et i.
Je trouve ça bizarre mais je mettrais : u1=i et donc u1= E-U
Ensuite il faut faire des manip sur regressi :
- Créer les nouvelles grandeurs suivantes : di/dt et u1 (tension aux bornes de la bobine pure)
- Tracer la courbe u1=f(di/dt)
- Modéliser cette courbe.
Je ne sais pas à quoi correspond di/dt..
3. Représenter la courbe obtenue et déterminer la relation existant entre u1 et di/dt.
4. En déduire le valeur de l'inductance et de la bobine. Comparer avec la valeur imposée au départ.

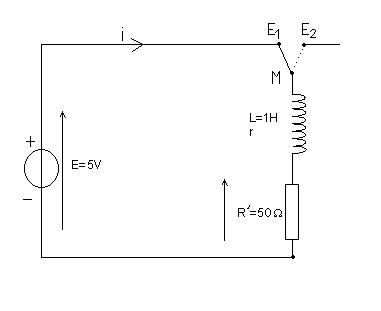

Je joins le montage..
Merci d'avance
Bonjour
1) Question de cours ca !!! U1=L*di/dt !!!!
2) On considere ici que la resistance interne de la bobine constitue une seconde resistance dans le circuit !
Donc ca donne : U1=E-(R'+r)i
ok?
Malheureusement je n'ai pas encore la chance de l'avoir dans mon cours!
Merci, pour l'instant c'est ok.. Mais la réponse que vous m'avez faite pour la question 1 ne sera pas celle à la question 3?
Oui effectivement : le but du TP semble etre l'obtention de la relation entre U1 et di/dt !
Alors je ne comprends pas ce que fais la question 1 ici !! Peux tu me décrire le TP ? peut etre que ca pourra m'éclaircir !
Au début on étudie l'évolution de l'intensité du courant traversant une bobine, ensuite on a vu la méthode d'euler, l'influence des paramètres R et L, celle de la valeur de E et la dernière partie c'est celle-ci où l'on doit déterminer l'inductance d'une bobine..
Pourriez-vous m'aider sur l'allure de la courbe u1=f(di/dt)?
Est-ce qu'il n'y a pas un graphe donnant i(t) accompagnant ton exercice ?
... Et que tu aurais négligé de mettre sur le site.
Oui en effet, on devait le construire nous-même..
Merci pour toutes vos réponses mais on l'a corrigé aujourd'hui en cours donc tout est ok
