TP Lien entre forces et variation de vitesse
Bonjour si je vous contacte aujourd'hui c'est pour vous demander votre aide sur ce TP ou je galère énormément, je ne peut cependant recopier la consigne étant trop long , je me permet exceptionnellement de le prendre en photo** image supprimée **
Bonjour,
Ton sujet est pour le moins décousu :
extrait de
la FAQ du forum :Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?
=> tu as le droit de poster un lien vers un pdf si le sujet fait plusieurs pages mais il y a des contreparties (contextualisation, implication rigoureuse, etc.).
moteur de recherche
page de choix du forum
fiches du siteQu'as-tu été en mesure de faire ?
Ah d'accord désolé , déjà le 1) a) Mouvement 1 : rectiligne uniforme ; Mouvement 2 : rectiligne accéléré ; Mouvement 3 : rectiligne ralenti: Mouvement 4 : circulaire uniforme
J'ai essayé de faire les autres questions mais je galère un peu car on a pas eu le temps d'attaquer la leçon a cause du confinement
1. a. OK
Pour les questions suivantes, tu as la chance d'avoir toutes les fiches de premières conformes au programme :
[lien]
Je te conseille de commencer par l'étudier attentivement pour me faire des propositions.
Oui, pour le mouvement 1, étant donné qu'il est rectiligne uniforme, les vecteurs vitesse en chaque point sont constants : même valeur, même direction et même sens.
Donc , qu'en déduis-tu sur la résultante des forces appliquées au système ?
Ce faisant, j'ai quelques commentaires sur tes tracés :
* doit avoir pour point d'application M2
* doit avoir pour point d'application M3
* et on te demande la vitesse pour deux positions successives.
Je n'ai pas vérifié si la norme de tes vecteurs était correcte, tu n'as pas détaillé ton calcul ni précisé l'échelle utilisée pour le tracé.
Je n'arrive pas à comprendre la question 1b, je dois faire un exemple avec MiMi+1 ou faire v1= M1M2/t2-t1 ? Sachant que l'échelle est de 1/1 et que la distance entre les points est de 1,8 cm car c'est rectiligne uniforme
Ok donc j'ai fait v1= m1m2/t2-t1 = 1,8 * 10-2/40*10-3=45m/s vu que l'échelle est de 1/1 4,5 cm en partant de M1 dites moi que c'est ça svp

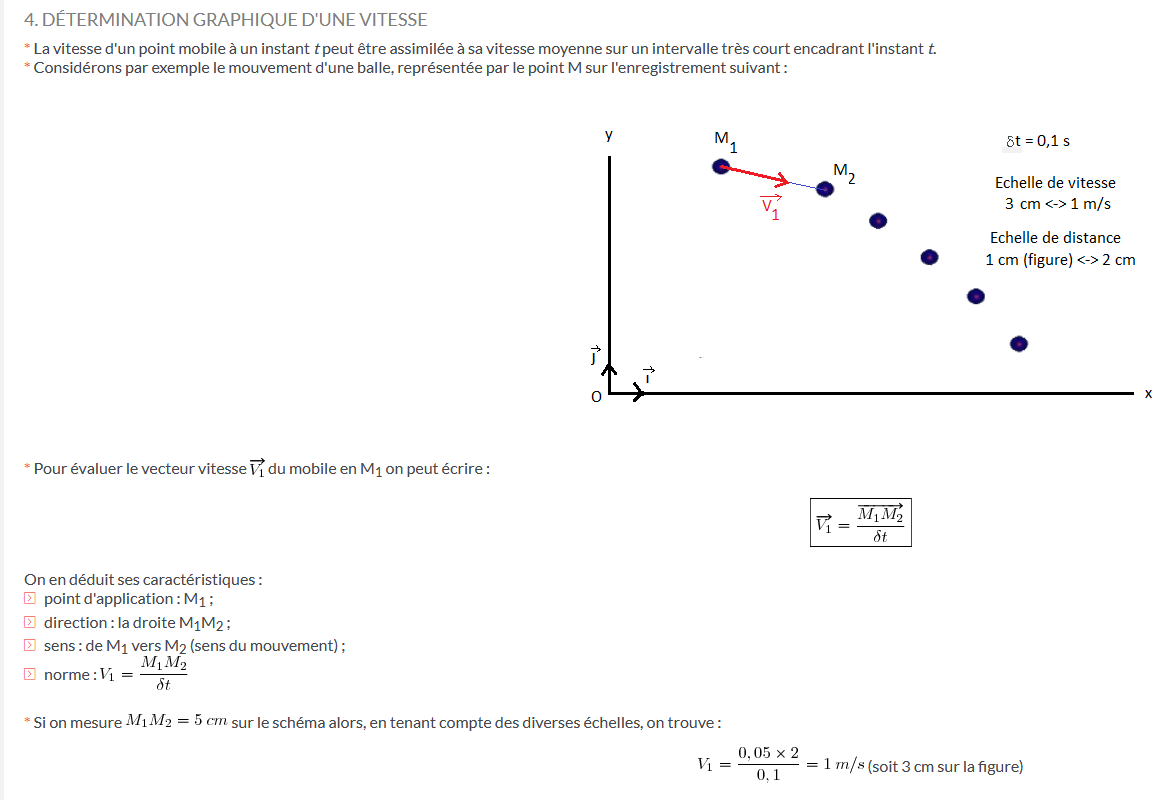

Je ne comprends pas ce que tu ne comprends pas, la méthode est expliquée pas à pas sur la fiche :
Tu fais pareil ici en adaptant un peu :
Tu as :
* son point d'application : M1
* son sens : vers la droite
* sa direction : la droite M1M2
* sa valeur :
Tu mesures avec ta règles M1M2 = ... cm = ... m
or l'échelle est 1/2 donc M1M2 = ... x 2 cm = ... m
et =
= 40 ms = ... s
alors V1 = ... m/s
Et ainsi de suite

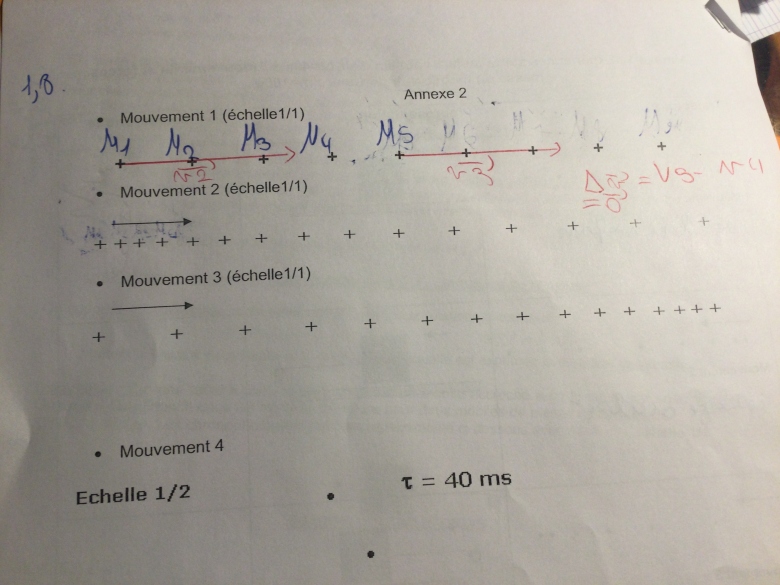

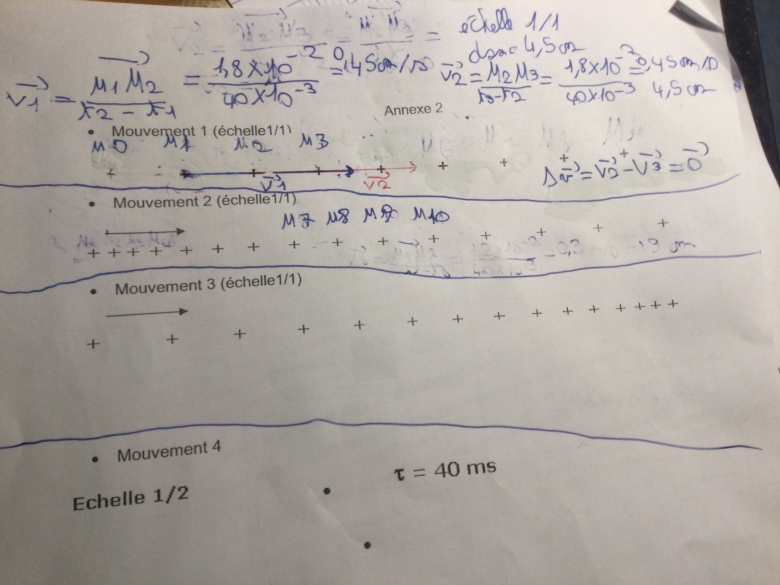

Tu mesures avec ta règles M1M2 = 1,8 cm = 1,8 *10-2 m
or l'échelle est 1/2 donc M1M2 = ... x 2 cm = ... m je ne fait cette étape car pour le mouvement 1 l'échelle est de 1/1
et \delta t = \tau = 40 ms = 40*10-3
alors V1 = 45 m/s et donc 4,5 cm et pas de limite d'échelle
V2=45 m/s et donc 4,5 cm aussi cependant les deux vecteur vitesses se touchent si ios partent de leur point d'application c'est normal ?
Tu mesures avec ta règles M1M2 = 1,8 cm = 1,8 *10-2 m OK
or l'échelle est 1/2 donc M1M2 = ... x 2 cm = ... m je ne fait cette étape car pour le mouvement 1 l'échelle est de 1/1 en effet, erreur de ma part, je regardais celle du mouvement 4
et \delta t = \tau = 40 ms = 40*10-3 s
alors V1 = 0,45 m/s et donc 4,5 cm et pas de limite d'échelle erreur de calcul
V2=45 m/s et donc 4,5 cm aussi cependant les deux vecteur vitesses se touchent si ios partent de leur point d'application c'est normal ?
Il suffit de réduire l'échelle, par exemple 0,5 cm pour 0,10 m/s ?
Le site ne bugue pas : il suffit que tu changes le nom de tes fichiers : image1, image2, etc. à chaque fois que tu as une nouvelle image à ajouter.
OK pour le tracé mais épaissis un peu les traits pour que ce soit plus lisible.
Il va donc falloir refaire le même raisonnement pour les autres mouvements
Tu pourrais faire un effort de présentation de tes réflexions, je te rappelle qu'il faut recopier tes calculs ...
Mes commentaires sur ce que tu as fait (sans avoir vérifié tes applications numériques) :
- ne pas confondre un vecteur et une norme (ou valeur) de ce vecteur : ainsi, une différence de deux vecteurs ne conduit pas à une valeur ...
- je t'ai demandé d'épaissir les traits de tes vecteurs pour améliorer leur lisibilité (car ils enchevêtrent)
- mouvement 2 : étant donné qu'on est dans un mouvement accéléré, c'est logique d'avoir donc OK a priori
- mouvement 3 : en revanche, tu es ici dans un mouvement décéléré, donc tu dois aboutir à
- mouvement 4 : tu aboutis à une différence nulle car tu confonds un vecteur et sa valeur. Or, ici, la direction du vecteur change au cours du temps (puisqu'on est dans un mouvement circulaire et non plus rectiligne). Ainsi, la différence des deux vecteurs vitesses successifs ne peut pas être nulle

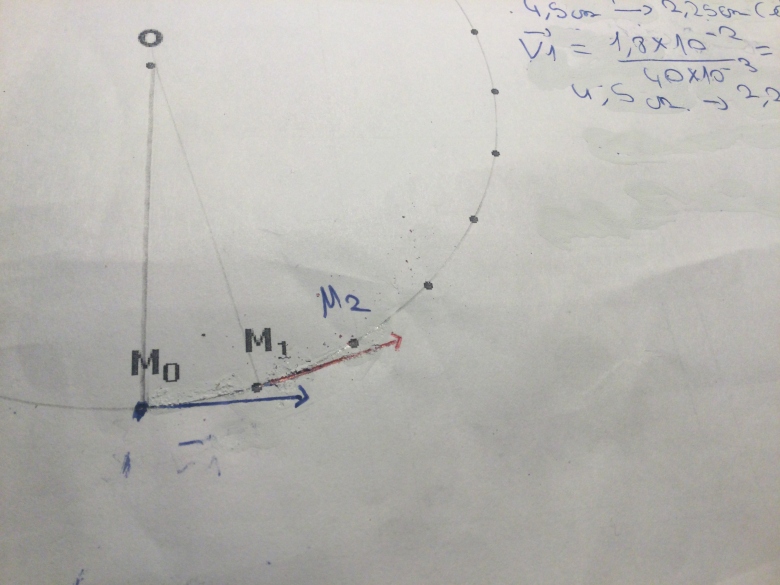

Bonjour donc pour le mouvement 4 , j'ai V0=M0M1/DeltaT= 1,2*10-2/40*10-3=0,45 m/s
4,5 cm mais échelle 1/2 donc 2,25
V1-> même résultat

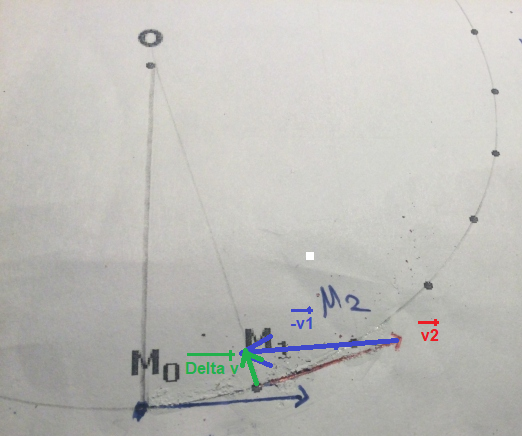

Donc je trace mes vecteur vitesses c'est bon mais comment dois je faire pour le vecteur variation de vitesse ?
Bonjour donc pour le mouvement 4 , j'ai V0=M0M1/DeltaT= 1,2*10-2/40*10-3=0,45 m/s
4,5 cm mais échelle 1/2 donc 2,25
V1-> même résultat
Donc je trace mes vecteur vitesses c'est bon mais comment dois je faire pour le vecteur variation de vitesse ?
Oui comme tu es dans un mouvement uniforme => valeur de la vitesse constante mais pas des vecteurs constants ! Il change de direction puisque le vecteur vitesse est tangent à la trajectoire du mouvement (qui est un cercle).
Il faut donc faire une construction vectorielle, comme expliqué dans la fiche ...
Merci beaucoup je bloquais un peu maintenant pour la 1) c les forces se compensent seulement pour les mouvements 1 et 4 car elles sont uniformes et ont ainsi la même valeur
Merci beaucoup je bloquais un peu maintenant pour la 1) c les forces se compensent seulement pour les mouvements 1 et 4 car elles sont uniformes et ont ainsi la même valeur
Attention ! Ce que tu écris n'est pas correct !
Pour le mouvement 1, tu en arrives à appliquer le principe d'inertie (1ère loi de Newton), donc oui, les forces appliquées au systèmes se compensent car le mouvement est rectiligne uniforme.
Mais cela n'est pas vrai pour la mouvement 4, puisque
Je t'en prie sinon

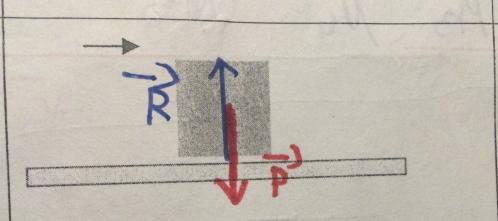

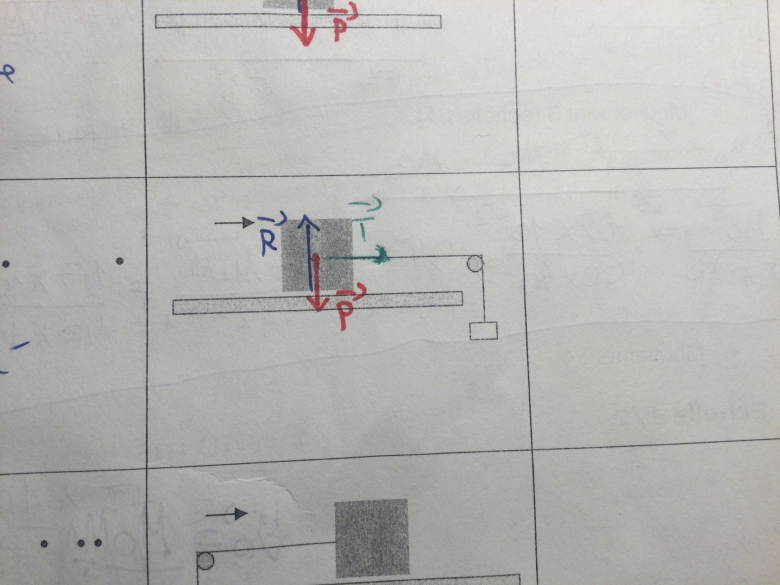

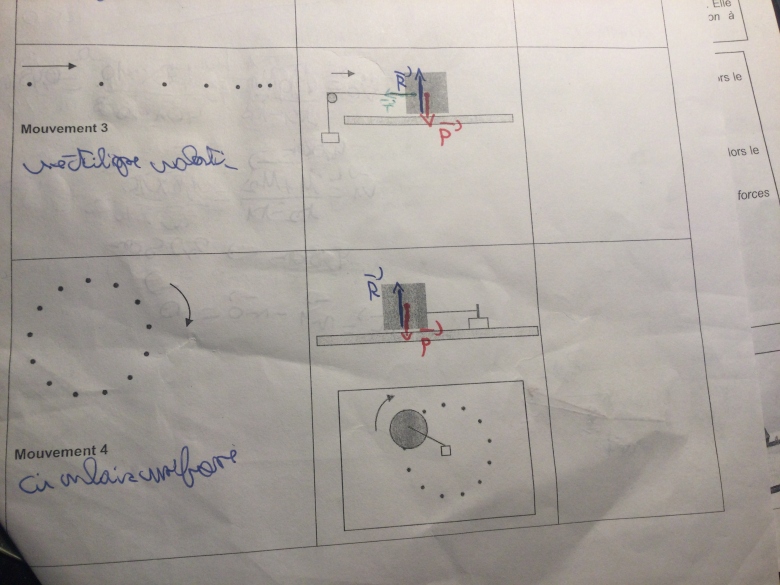

Ok merci pour la d) j'ai un peu de mal à comprendre , comme représenter le bilan des forces sur le schéma
Bonjour,
Attention, il faut que tu te souviennes ce qu'est un mobile autoporteur :
Un mobile autoporteur est équipé d'une soufflerie qui lui permet de créer un petit coussin d'air en dessous de lui, afin de ne pas être soumis aux frottements de contact avec le support (table)
Donc si tu précises à quoi renvoie "R" et "P", ce sera OK. Il faut que leurs valeurs soient identiques puisque les forces se compensent en vertu du principe d'inertie. En effet, s'il y avait eu des forces de frottement, tu aurais eu une perte d'énergie liée au frottement et donc un ralentissement du mobile
