Bonsoir
J'ai un exo de meca a faire ... mais je ne suis pas sûr de mes repones
voici l'énoncé:

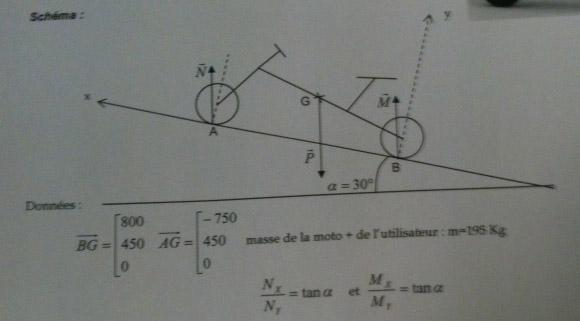

VOIR IMAGE
voici les questions:
1. ecrire le principe fondamentale de la statique a la moto. ( seule l'equationn de la resultante est demandée )
2. ecrire le principe fondamentale de la statique sur les axes x,y,z ( 3 equations numerotées de 1 a 3 )
3. calculer la norme de P, Px et Py
4. ecrire le principe fondamentale de la statique a la moto. ( seule l'equation des moments resultants est demandée )
5. calculer le moment de M en A: Ma(M)
6. calculer le moment de P en A: Ma(P)
7. en appliquant l'équation du PFS de la question 4, en deduire la valeur de ||M||
8. déduire de la question 2 la valeur de ||N||
voici mes reponses:
1.
d'apres le PFS, et d'apres le theoreme de la resultante statique, la somme des forces = vecteur nul
donc P+N+M=0 ( avec les fleches vectorielles )
2.
M
|M.sin(30)
|M.cos(30)
|0
P
|-P.sin(30)
|-P.cos(30)
|0
N
|N.sin(30)
|N.cos(30)
|0
M + P + N = 0
|M.sin(30) |-P.sin(30) |N.sin(30) 0
|M.cos(30) |-P.cos(30) |N.cos(30 0
|0 |0 |0 0
3.
Px = -(195*9.8)*sin(30) = 1888
Py = -(195*9.8)*cos(30) = -294
4.
d'apres le PFS, et d'apres le theoreme du moment resultant, la somme des moments = vecteur nul
donc MA(P)+MA(N)+MA(M)=0 ( avec les fleches vectorielles )
5.
Ma(M) = Mb + AB-M = Mb + (AG+(-BG))-M
=
-750 - 800
450 - 450
0 - 0
=
-1550 - 1888
0 -294
0 0
le " - " au milieu signifie " vectoriel "
donc Ma(M)
=
0
0
455700
6.
Ma(P)
meme raisonnement:
resultat
Ma(P) =
AG vectoriel P
=
0
220500
-629100
7.
