Bonsoir,

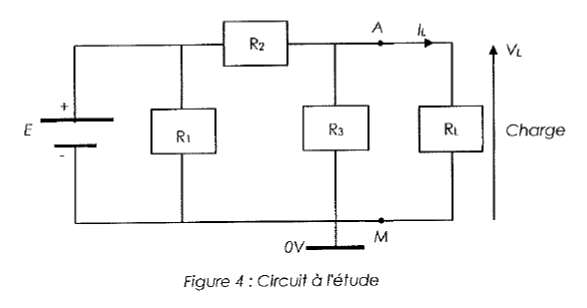

je révise pour un ds et je bloque sur un exercice , je vous transmet le schéma électrique
On me demande de calculer la résistance équivalente de Thévenin du point de vue de la charge , je court-circuit donc le générateur et je trouve Rth=R2*R3/(R2+R3) est-ce bien ça? Et on me demande de calculer Eth ( tension équivalente du point de vue de la charge) mais je bloque..
Merci d'avance
Bonjour,
Oui pour Rth.
Pour Eth, R1 n'a pas d'influence. Il y a E à ses bornes.
La tension entre A et M, en l'absence de charge est donnée par la formule du diviseur de tension constitué de R2 et R3.
Soit Eth=E.R3/(R2+R3)
D'accord merci , et une autre question , pour determiner Vl( tension de la charge) et Il , comment faut-il faire?

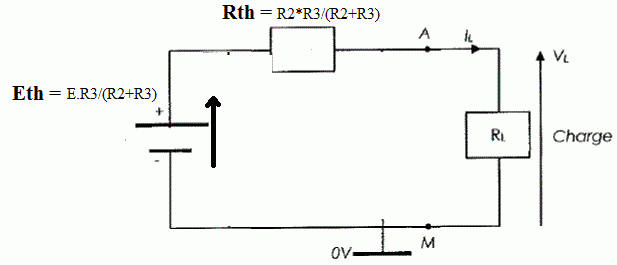

Le circuit à gauche des points A et M est équivalent à un générateur de tension Eth en série avec une résistance Rth.
