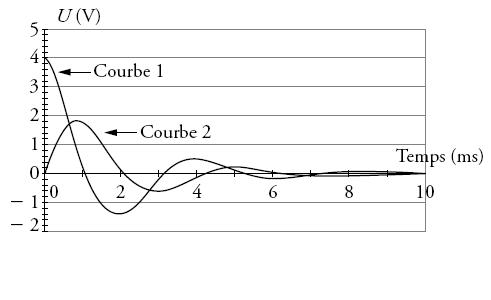

la courbe 1 represente la tension au borne du condensateur et la courbe 2 represente la tension au borne du conducteur ohmique.
question:
Lorsque les courbes se coupent pour la première fois, l'énergie notée E3 dissipée dans la résistance vaut E3= ??
auparavant, j'ai comme donné:
On a réalisé le montage avec les composants suivants : un conducteur ohmique de résistance R = 4,0.102 ohms, une bobine d'inductance L = 0,40 H (résistance interne de la bobine négligée) et un condensateur de capacité C = 1,0. 10-6 F.
On charge le condensateur, commutateur basculé en position 1, puis, à l'instant de date t0 = 0, le commutateur est basculé en position 2.
La pseudo période vaut 3.9 ms.
Que vaut l'énergie E1emmagasinée par le circuit r l c à l'instant initial ? E1= 0.000008 J
Lorsque les deux courbes se coupent pour la première fois, l'intensité i du courant vaut i =4.3 mA.
Lorsque les deux courbes se coupent pour la première fois, la somme des énergies emmagasinées dans la bobine et le condensateur notée E2 vaut E2= 0.0000053 J.
Mais je n'arrive pas trouver le résultats de l'ennergie dissipé pas la résistance.
Merci de m'aider, ce serai très gentil.
oui, j'ai bien lu la fiche sur l'électricité, mais je n'ai pas trouvé de réponse qui pouvait m'aider a répondre a la question.
Sur cet exercice, il n'y a pas d'énoncé, il y a seulement des questions, auxquels j'ai déjà réponse et donc j'ai noté les réponses.
pouvez vous m'aider s'il vous plait a répondre a ma question:
Lorsque les courbes se coupent pour la première fois, l'énergie notée E3 dissipée dans la résistance vaut E3= ??
salut:
l'énergie E1 emmagasinée par le circuit r l c à l'instant initial E1=1/2.C.uc^2= 8.10-6 J correct
Lorsque les deux courbes se coupent pour la première fois, l'intensité du courant vaut correct.
les deux courbes se coupent pour la première fois à t=0,6ms .
l'ennergie dissipé pas la résistance.Eth=R.i2.t
