Bonjour ,
J'ai besoin d'aide pour aider ma fille , celle çi a eu une longue abscence pour raison de santé , elle vient tout juste d'avoir cet exercice auquel elle ne comprend rien
Pourriez vous nous aider
Merci d'avance

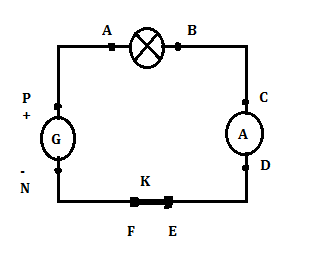

On réalise le circuit suivant:
La tension fournie par le générateur est Upn =6V et l'amperemetre indique 50mA
1) Quelles sont les tensions Uab ? Ubc? Ucd? Justifie les réponses
Uab = car
Uef = car
Ubc = car
Ucd = car
2) Que vaut l'intensité au point P ? justifie ta réponse
3) Que vaut l'intensité au point N ? justifie ta réponse
On ouvre le circuit
4) Quelle est l'indication de l'amperemetre ? justifie ta réponse
5) Quelles sont les tensions Uab ? Uef ? Ubc ? Ucd ? justifie ta réponse
Uab = car
Uef = car
Ubc = car
Ucd = car
Bonjour,
Le principe du forum est d'aider les élèves à faire leur travail en essayant d'expliquer ce qu'ils n'ont pas compris.
Il n'est pas de faire leur travail à leur place.
Peux-tu proposer des réponses ?
Bien sûr, surtout quand on est absent, la lecture, la relecture, l'étude du livre est indispensable...
Bonjour Coll ,
Je connais bien le principe du forum cependant ma fille vient juste d'avoir les cours à recopier et malgrés les différentes relectures de celui çi , ma fille et moi sommes perdues , j'ai un peu l'impression de lire du chinois impossible de connecter quoi que se soit je vous assure que ça n'est pas un manque de bonne volonté de notre parts car j'ai posté deux autres exercices avec des éléments de réponses pour un avis ou une aide mais celui là
Uab 6V car c'est une lampe est qu'elle consomme l'énergie électrique envoyé par le générateur
Uef 0V car c'est un interrupteur
Ubc 0V car c'est un cavalier ou fil conducteur
Ucd 0v car c'est l'amperemetre qui mesure juste l'intensité du courant
C'est très bien.
Je vais reprendre :
Uef = 0 V car l'interrupteur a une résistance nulle
Ubc = 0 V car c'est un fil de résistance nulle
Ucd = 0 V car c'est un ampéremètre qui a une résistance (presque) nulle
Uab = 6 V car 6 - 0 - 0 - 0 = 6 V
On retrouve aux bornes de la lampe une tension égale à celle du générateur.
_________
Que réponds-tu aux questions 2 et 3 ?
L'intensité au point P et au point N est de 6V car l'intensité I du courant dans un circuit en série (ou sur une portion en série d'un circuit)est partout la même
Ce sont les tensions (ou différences de potentiel) qui se mesurent en volts (symbole V) ainsi qu'avec les multiples et sous-multiples du volt.
Les intensités se mesurent en ampère (symbole A) ainsi qu'avec les multiples et sous-multiples de l'ampère.
En P et en N l'intensité vaut 50 mA (50 milliampères) car en effet l'intensité est partout la même dans ce circuit où tous les éléments sont en série.
_________
Proposition de réponse à la question 4 ?
En effet j'ai voulu répondre un peu trop vite alors que la réponse était dans l'énoncé 6V = 50ma
Pour le réponse 4
Si on ouvre le circuit le courant ne passe plus donc l'amperemetre indique 0 non ??
On ne peut pas écrire 6 V = 50 mA
Une tension ne peut pas être égale à une intensité.
__________
Question 4 : très bien !
__________
Question 5 :
Que proposes-tu ?
ok pour la tension qui ne peut pas être égale à une intensité , "s'est ancrée " lol
alors pour la 5 quand le circuit est ouvert
Uab = 0V car le circuit est ouvert et que la lampe ne consomme pas d'energie electrique
Uef = 0V car c'est un interrupteur est qu'il est fermé
Ubc = 0V car c'est un cavalier ou fil conducteur et que le courant ne passe pas
Ucd = Ov car c'est un amperemetre et qu'il mesure le courant
J'éspére ne pas avoir mis trop de bêtises
UAB = 0 V car aucun courant ne passe et il n'y a pas de chute de tension aux bornes de la résistance de la lampe
UEF = 6 V : il ne passe aucun courant mais il y a aux bornes de l'interrupteur la totalité de la tension. Si tu prends une pile et que rien n'est branché aux bornes de cette pile, il n'y a aucun courant mais il y a bien aux bornes de la pile la tension qu'elle est capable de générer.
UBC = 0 V : D'accord
UCD = 0 V : D'accord
Coll,
Un méga grand merci pour vos aiguillages, vos conseils votre gentilesse et votre patience avec les novices que nous sommes,
grace à vous , a votre premier élément de réponse et au fait de passer l'exercice en étape découpé , celui çi m'a parut beaucoup moins difficile qu'au départ
Remarque : dans le forum la tradition est que tout le monde se tutoie. Pour autant, je conçois très bien que cela puisse gêner certains (pour ma part, il m'a fallu pas mal de temps pour m'y habituer...). En conclusion, chacun fait comme il le souhaite... mais il ne faut rien y voir d'autre que la tradition du forum.
_____________
Je t'en prie.
À une prochaine fois !
