Niveau licence

Système de cerceaux

Posté par
rodriguel 04-11-14 à 10:57

Bonjour à tous!
J'ai un petit problème de mécanique. Bon je vous joins le schéma sinon on n'y arrivera pas ^^.
Le grand cerceau à un rayon $R$ et le petit cerceau $r$ .
J'ai déjà répondu à la première question, à savoir on me demande de déterminer la vitesse de $C_{1}$ à l'aide du roulement sans glissement en $I$ . Je trouve $\overrightarrow{V}(C_{1} \in S_{1}/R) = -R\dot{\Psi}\overrightarrow{e_{y_{0}}}$ .

On me demande ensuite d'exprimer le vecteur vitesse du point $C_{2}$ par rapport à R en fonction de $R,r,\Theta, \dot{\Theta}, \dot{\phi}$

Et ensuite déduire du roulement sans glissement en $J$ la relation liant $R,r,\dot{\Theta}, \dot{\phi}, \dot{\Psi}$

J'avoue être perdu avec tous les angles...
Merci énormement d'avance!

Posté par re : Système de cerceaux 04-11-14 à 10:59

Désolé je n'arrive pas à mettre l'image...Je l'upload ici ** lien effacé **

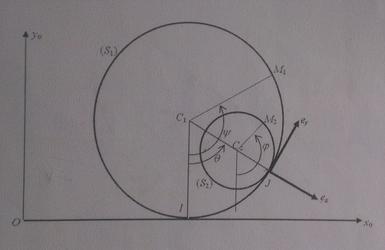

Système de cerceaux

Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !

Posté par re : Système de cerceaux 04-11-14 à 11:33

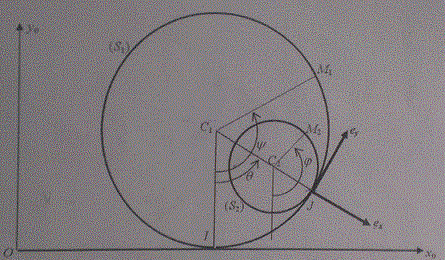

Voila l'image:

Système de cerceaux

Posté par re : Système de cerceaux 04-11-14 à 11:37

J'ai parfois un peu de mal à comprendre l'affichage du site.

Vers 11h25, le post de Coll (avec l'image) n'est pas visible.

et quand j'envoie l'image à 11h33, voila que le post de 10h59 est mystérieusement apparu.

Ce n'est pas la première fois que de telles choses arrivent.

Posté par re : Système de cerceaux 04-11-14 à 12:00

Bonjour J-P

Un coup d'œil sur le "log" me donne les renseignements suivants :
11:24:35 : je trie un autre topic ; je n'ai pas encore ouvert celui-ci.
11:28:35 : je modifie le message de 10 h 59 en y recopiant le lien de l'image que j'ai provisoirement postée dans un message de réponse à ce topic.
11:29:04 : je supprime mon message provisoire. À ce moment, en effet, je ne vois pas ton message de 11 h 33

Dans une telle action d'édition, l'heure du message modifié (soit ici 10 h 59) n'est pas changée.

Amicalement
