spécialité, modulaton d'amplitude
Bonjour à tous.
Je bloque sur cet exercice et le devoir approche j'aimerai donc le comprendre.
Je vous remercie d'avance pour votre aide.

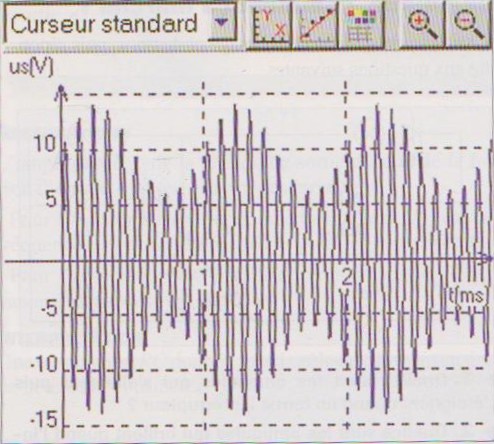

Soit une tension modulée us(t), tension de sortie d'un multiplieur de coefficient k, obtenue à partir d'une tension modulante u1(t) et d'une porteuse u2(t). voir figure ci-jointe
a) fait ( il fallait tracer les variations du maximum et du minimum de la tension modulée en fonction du temps)
b) Cette courbe est de la forme Um(t)= A x (m cos (2 pi f1 t)+1)
Déterminer la valeur de ces extremums.
c) Déterminer la période T1 et la fréquence f1 de la tension modulante.
d) Évaluer la période T2 et la fréquence f2 de la porteuse.
e) Rappeler les conditions d'une bonne modulation et vérifier qu'elles sont réalisées:
* la tension de décalage Uo soit supérieure à l'amplitude du signal à transmettre
* la fréquence de la porteuse soit très supérieure à celle du signal modulant
...
je vous remercie
Bonjour,
b) Cette courbe est de la forme Um(t)= A x (m cos (2 pi f1 t)+1)
Déterminer la valeur de ces extremums.
Pour répondre, il suffit de se demander quelles sont les valeurs limites du cosinus...
J'aurais dit A(1+m) et A(1-m) mais 13 et -13 si tu veux, bien que l'oscillogramme ne me semble pas assez précis pour savoir si c'est 13 ou 14...
c) Déterminer la période T1 et la fréquence f1 de la tension modulante.
Il faut mesurer la période de l'enveloppe qui est la période de la tension modulante.
Et f1 = 1/T1
Combien fait T1 d'après toi ?
Exact
...
Mais tu n'es pas obligé de compter 30 périodes sur toute la largeur de l'oscillogramme.
On peut voir que de 1 ms à 2 ms (==> 1 ms), il y a 10 périodes de la porteuse.
Bonjour, j'ai également cet exercice à faire pendant les vacances et malheureusement j'ai un gros doute sur la première question : "Tracer la courbe Um(t) qui représente les variations du maximum de la tension modulée en fonction du temps."
S'agit-il de faire une courbe avec les extremums c'est à dire qui passe par "13" et "-13" ou juste une courbe qui aurait son maximum en "13" et son minimum et "6".
Merci d'avance
Euh...apparemment, c'est une question à laquelle j'avais oublié de répondre...
Vu que nous sommes le 14, est-ce toujours d'actualité ?
Il s'agit de la "courbe enveloppe" de la courbe représentant la tension modulée en amplitude.
C'est une courbe (2 courbes en réalité) qui relie les maximums de la tension modulée (qui vont de 13 à 6 d'un côté et de -13 à -6 de l'autre).
J'espère que c'est suffisamment clair...
