sommateur inverseur
Bonjour,
S'il vous plait pourriez vous m'aider sur une question d'un exo ou je cale:

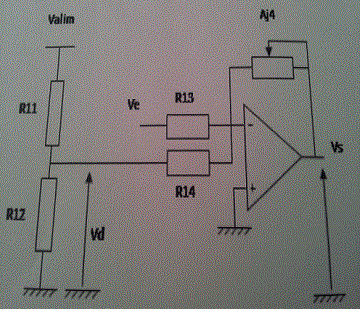

Le schéma en PJ

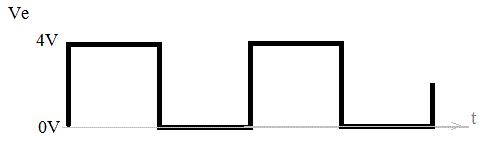

Ve est une tension carrée dont les deux niveaux sont 0 et 4V
On veut rendre cette tension symétrique autour de 0V
Si R13 = R14, que doit valoir Vd en Volts ?
(svp précisez svp son signe)
Mes réponses :
Vs = -((Aj4/R13)* Ve + AJ4/R14 * Vd)
V- = R13/R13+AJ4 * Vs
Vd = R13/R13+R14 * R14
Merci d'avance pour une éventuelle correction.
B.
Rebonjour
SVP comment mettre en PJ une png ou gif
Je n'arrive pas à le mettre en " attachment "
Merci
Bonjour,
Pour apprendre à insérer une image, une figure, un schéma, un graphique, un tableau (pas un énoncé !) clique sur la maison
Bonjour,
S'il vous plait pourriez vous m'aider sur une question d'un exo ou je cale:
Le schéma en PJ
Ve est une tension carrée dont les deux niveaux sont 0 et 4V
On veut rendre cette tension symétrique autour de 0V
Si R13 = R14, que doit valoir Vd en Volts ?
(svp précisez svp son signe)
Mes réponses :
Vs = -((Aj4/R13)* Ve + AJ4/R14 * Vd)
V- = R13/R13+AJ4 * Vs
Vd = R13/R13+R14 * R14
Merci d'avance pour une éventuelle correction.
B.
Bonsoir J.P.
Merci pour votre réponse.
Mais comment avez vous fait pour avoir ce résultat. J'aimerai avoir plus de détails pour arriver à ce résultat.
Merci
J'ai été distrait, il faut Vd = -2 V
Vs = -Ve.(Aj4/R13) - Vd.(Aj4/R14)
et comme T13 = R14 ---> Vs = -(Aj4/R13).(Ve + Vd)
Comme Ve moyen = +2 Volts (puisque Ve est une tension carrée dont les deux niveaux sont 0 et 4V), et qu'on désire Vs moyen = 0 (pour sortie symétrique par rapport à 0V), il faut Ve = -2 V
Merci bcp J.P.
Ces détails m'ont vraiment aidée. Pourrais je vous envoyer d'autres résultats à voir avec vous svp ?
Merci Bcp
Re bonsoir
Mais Aj4/R13 vaut combien ?
Puisque Ve = racine de 2
Comment avez vs le résultat de + 2 ?
Merci
Mais Aj4/R13 vaut combien ?
On ne peut pas le savoir, mais si le but est d'avoir à la sortie une tension carrée passant de -2V à + 2V, alors il faut que Aj4/R13 = 1, il faut donc régler Aj4 (résiatance variable) à la même valeur que R13 (et que R14).
Puisque Ve = racine de 2
C'est faux, Ve n'est pas une tension alternative sinusoïdale, mais bien une tension carrée avec une composante continue.
La valeur moyenne de cette tension est + 2V
---------
Racine carrée de 2 est le rapport entre la tension crète et la valeur efficace d'une tension alternative sinusoïdale.
Ici, la tension Ve n'est ni alternative, ni sinusoïdale et ce qui intéresse est la valeur moyenne, ni la crète, ni la valeur efficace.
