signe de la tension dans un circuit RL
Alors ce n'est pas un exercice mais une question à laquelle je n'ai trouvé de réponse:
Dans un circuit RL, la tension est discontinue : Elle passe de E à 0 puis de -E à 0 etc.
Donc je voudrais comprendre pourquoi la tension change de signe? Je le comprends mathématiquement vu que la courbe de la tension représente la dérivée de celle de l'intensité, mais pratiquement, que se passe-t-il dans la bobine pour que la tension change de sens?
On m'a répondu que c'était parce qu'on passait d'une convention récepteur à une convention générateur... Mais si c'est la bonne réponse je n'ai pas mieux compris...

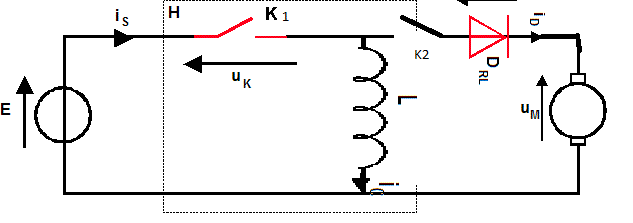

Alors on a un générateur et un interrupteur sur une branche.
Sur la deuxième branche, la bobine
Sur la troisième branche un interrupteur, un moteur et une diode.
Je pense qu'on se base sur ce circuit là.
Donc on a une phase d'établissement du courant (uL passe de E à 0)
Puis une phase d'interruption du courant (uL passe de -E à 0) si j'ai bien compris.
C'est ça sauf que la diode est dans l'autre sens.
Au départ, K1 est ouvert et K2 fermé
on ferme K1 : établissement du courant dans le circuit retardé par la bobine. Le moteur ne tourne pas, le courant est bloqué par la diode "à l'envers"
On ouvre K1 : la bobine restitue l'énergie emmagasinée, le moteur tourne un court instant.
En fait ce circuit permet de montrer que la bobine emmagasine de l'énergie mais ne la stocke pas comme un condensateur.
ESt-ce que quand la bobine s'oppose au courant, elle s'oppose au passage des électrons?
Si je raisonne comme ça:
Etablissement du courant, la bobine bloque les électrons, il y a une charge - au pôle de la bobine relié au pole - du générateur et une charge + à l'autre pôle. La tension est positive (convention récepteur)
rupture du courant, la tension est négative. On a donc un embouteillage d'électrons à l'autre pôle de la bobine, celui qui était + en phase 1... Mais pourquoi cet embouteillage d'électron de ce côté ci cette fois??? Parce que c'est le seul sens de courant possible à cause de la diode?
La question est: que se passe-t-il si on visualise uL à l'oscilloscope dans un circuit où on a enlevé la diode?
oui effectivement
la bobine stocke de l'énergie. Quand on ouvre K1, la bobine va vouloir rendre son énergie.Le courant ne peut circuler que dans le sens de la diode. Ca tombe bien, car le courant ne peut pas subir de discontinuité dans la bobine : il ne pourrait pas changer de sens d'un coup mais là il est dans le "bon" sens.
Quand K1 était fermé, uL était positif selon la convention récepteur. Si tu regardes uL = L.di/dt : on a i qui va diminuer donc uL va passer négatif. Ca s'explique par le fait que la bobine devient génératrice du nouveau circuit, donc en conservant la convention récepteur précédente (puisqu'on ne change pas les fils pour ton oscillo par exemple) on a bien une tension négative
