Bonsoir,
J'aurai voulu avoir votre aide sur cet exercice.
Ayant été opéré du genoux la semaine dernière, j'ai loupé le cours sur le dipole RL.
Mon professeur m' a donné des exercices pour rattraper mon retard. Mais je vous avoue que je coince.
Je ne souhaite pas que vous me donnez les solutions, mais des pistes qui me guideront aux solutions. Je vous remercie d'avance...
Voici l'exercice proposé :
Soit un dipôle RL constitué d'une bobine d'inductance L, de résistance négligeable, et d'un conducteur ohmique de résistance R. On étudie la rupture du courant à travers de dipôle lorsqu'il est soumis à une tension qui passe d'une valeur E non nulle à 0. Les variations de l'intensité du courant traversant la bobine obéissent alors à la relation : i = (E/R)*e^(-Rt/L)
Question :
1. Faire un schéma du dispositif. Indiquer le sens du circulation du courant. Représenter les tensions aux bornes du conducteur ohmique et de la bobine en respectant la convention du récepteur.
2. Exprimer la tension UL aux bornes de la bobine en fonction de l'intensité i du courant
3. En déduire une expression traduisant l'évolution de la tension UL en fonction du temps.

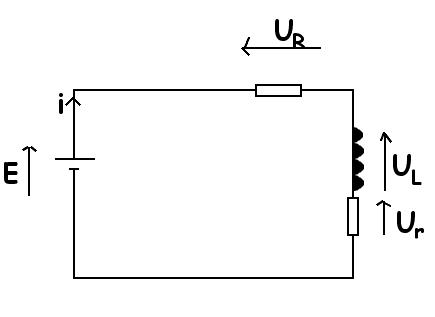

Pour la question 1, je suis entrain de faire le schéma, je vous le posterai d'ici quelques minutes, si vous pouvez m'aider pour les question 2 et 3 je vous remercie
Bonjour
1) Pas besoin d'ajouter une résistance r avec la bobine car on te dit que sa résistance interne est négligeable...
2) C'est une question de cours : UL=L*. Un camarade t'a-t-il passé son cours ? Ca serait bien que tu puisses le rattraper quand meme...
3) A partir de l'expression de UL tu peux répondre à la question tout seul...
