bonsoir alors voila dans l'enoncé on me dit calculer d'abord Vac (loi d'ohm) puisIe(loi des noeud )

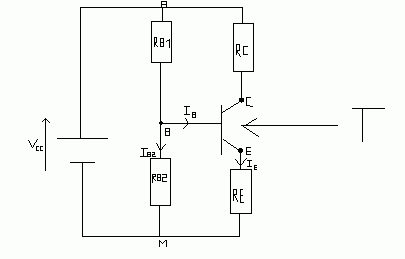

Rc=200 ohm Alors ce que je comprend pa vraiment c que AC est en
diagonal... et pour appliquer la loi dohm a Vac il fo
Vcc=12V
logiquent Uac ou Ucb ?? Quest vous en pensé!?^^
Vbe=0.7v
Vce= Vcc/2
Ib=0.1mA
Ic= 120.Ib
Ib2= 5.Ib
T= TRANSISTOR QUI AMPLIFIE LE COURANT Ib .... Ic= 120.Ib
Bonsoir,
on connait Ib et on sait que Ic = 120.Ib
donc Ic = 120*0,1 = 12 mA

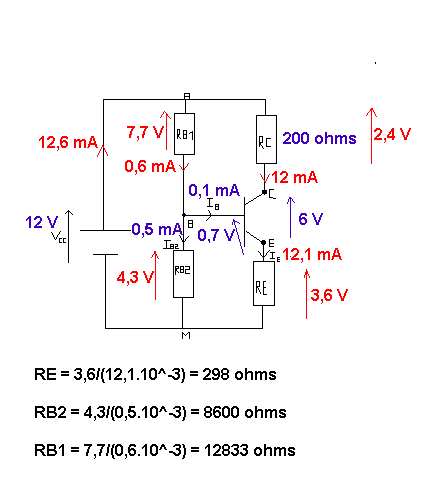

Vac = Ic.Rc = 12*200 = 2400 mV = 2,4 V
au point E:
courant entrant: courant de base Ib + courant collecteur Ic
courant sortant: courant d'émetteur Ie
Ie = Ib + Ic = 12 + 0,1 = 12,1 mA
on peut calculer aussi:
Ib2 = 5*0,1 = 0,5 mA
Ib1 = 0,5 + 0,1 = 0,6 mA
Uem = 12-6-2,4 = 3,6 V
Re = Uem/Ie = 3600/12,1 = 297,52
sauf erreur ...
