Bonjour,
j'ai un doute et je préfère vous poser la question.
Pour un circuit modélisé par un générateur de Thévenin avec sa résistance interne r et une autre résistance R en série, J'ai dû relever plusieurs valeurs de la tension au borne du dîpôle(Eth et r) et d'intensités traversant ce circuit.
Après j'ai tracé le graphique U=f(I) et notre professeur nous a dit que le coefficient directeur correspondait à la résistance interne r.
Cependant, j'obtiens une courbe décroissante (ce qui est juste), et par conséquent, un coefficient directeur négatif.
Est ce que la valeur d'une résistance peut être négative ? Dois je prendre la valeur absolue ?
Merci.
Une résistance est toujours positive. Si on a une "résistance négative", c'est qu'on a affaire à un morceau de circuit se comportant comme tel !
(Ex : AO à résistance négative)

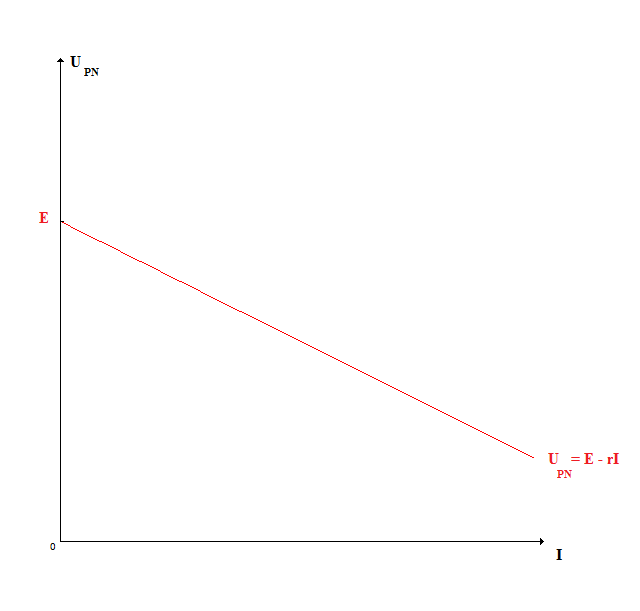

Maintenant, je vous rappelle qu'un générateur réel a pour caractéristique : U = E- r.I
Donc si on trace cette caractéristique dans un graphique U=f(I), on a une droite affine de pente (-r) et d'ordonnée à l'origine.
Donc vous calculer le coefficient directeur m de votre droite, il s'agit de (-r) donc r = (-m)
