Bonjour à tous
J'ai un exercice merci beaucoup d'avance
1) Un élève ingénieur veut mesurer la puissance active et réactive fournie par le réseau électrique triphasé,dans ce cadre les branchements proposés par l'élève sont les suivants :
•Préciser pour chaque branchement la nature de la puissance mesurée (active ou réactive).Et donner l'expression de chaque puissance en fonction des mesures effectuées par chaque wattmètre.
2) Discuter la différence entre un régime TT et un régime TN
3) Définir un court circuit (défaut électrique)
Mes propositions

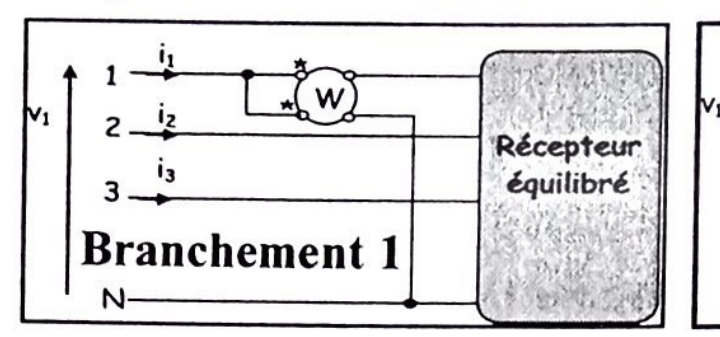

1) le branchement 1 mesure la puissance active et P=M1N1=V1I1cos()

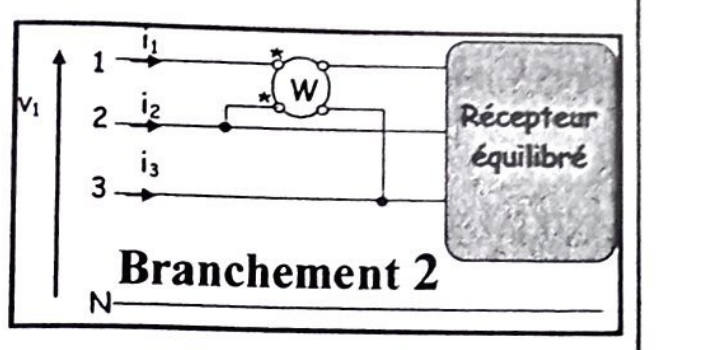

Pour le branchement 2 mesure la puissance réactive et Q= V1 I1sin
2) régime TT=Neutre relié directement à la terre.Masses de l'installation reliées à la terre.
Régime TN=Neutre relié directement à la terre.Masses reliées au neutre lui-même relié à la terre.
3)Un court-circuit est un phénomène électrique qui se produit notamment lorsque deux fils électriques sont mis en contact direct, le plus souvent suite à un défaut d'isolation. Il se traduit par une augmentation brusque de l'intensité du courant qui peut aller jusqu'à provoquer un incendie.
Merci beaucoup
Je voulais dire : pourquoi ces deux branchements permettent-ils de mesurer ces deux puissances différentes ?
Bonjour
