Bonjour a tous,
Je suis informaticien et je suis amené à calculer la repartition de la charge sur un support.

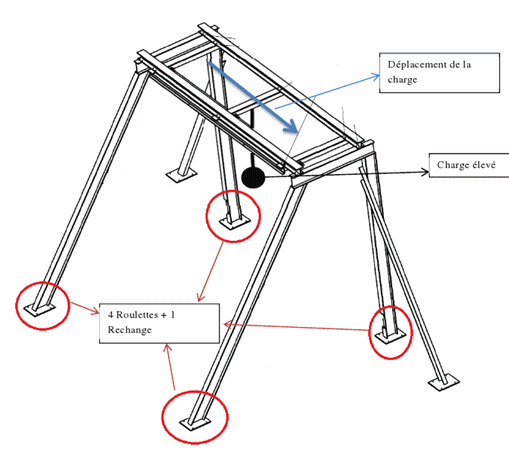

Le supprt est (un portique) portant une charge de 1T,
voir :
Je voudrai savoir comment la charge est reparti et quelle est le poid (force) exercé au niveau de chaque pied.
Si qqn peut m'informer de la methode à utiliser (formules, ..... Ca serai symapathique
Cordialement
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !

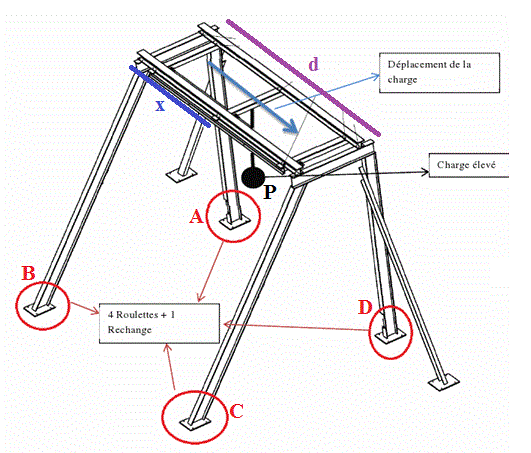

A + B + C + D = P
A = B
C = D
D(d-x) = A.x
--->
A = B = (P/2) * (d-x)/d
C = D = (P/2) * x/d
Avec v variant dans [0 ; d]
Avec P = mg (m en kg et P en N)
A, B, C et D : charge au niveau des pieds (en N)
d et x des longueurs dans la même unité.
----
Sauf distraction.
Re,
quel est le couple exercé sur chaque pied.
Je souhaiterai renforcer les pieds avec du poid afin que le support ne se retourne pas, comment calculer la charge à deposer chaque pied.
Dans l'attente de vous lire
Cordialement
En statique, la verticale passant par le centre de gravité de la charge, passe par le rectangle ABCD ... et donc le portique ne se retournera pas.
Par contre, le danger existe en dynamique.
Lorque la charge est déplacée dans l'axe du portique, lors de l'accélération et du freinage de la charge, il y a des forces risquant de basculer le machin.
Il faudrait donc en savoir plus sur les accélération et freinage de la charge.
Mais il faudrait aussi rendre le portique plus rigide que sur le dessin, car tel quel, il pourrait bien se déformer très facilement...
Les rectangles se déforment très facilement ... Il faut "trianguler" intelligemment la structure.
Mais la mécanique n'est pas vraiment mon domaine de prédilection.
