Bonjour à tous,
quelqu'un connaitrait-il le schéma d'un régulateur de tension (ou d'intensité) formé uniquement d'AO, de résistance, et de condensateur (ou bobines).
je n'arrive pas à en trouver un explicite sur le net.
merci d'avance pour vos réponses
Edit Coll : forum modifié ; posté initialement au niveau maths spé
Pas de soucis, mais ...
Il faudrait être plus précis.
- Régulateur de tension ou de courant ... ce n'est pas le même chose.
- Quel courant ou quelle tension ... sous quelle puissance ?
- Vitesse de réponse à un stimuli (précisé), pourcentage de variation sur la sortie pour des stimuli précisés.
...
j'aurais besoin d'un exemple simple de regulateur pour l'etudier justement et voir comment ce la fonctionne précisément

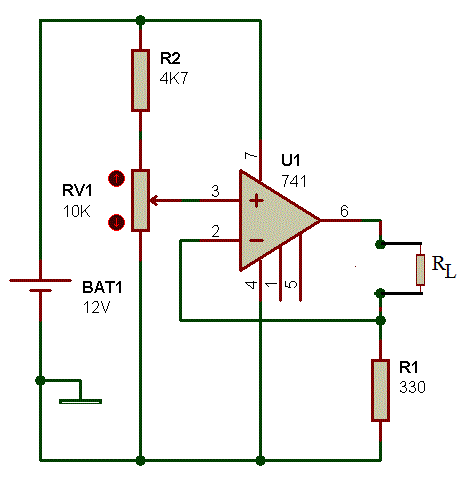

salut j-p merci pour le coup de pouce mais je ne comprends pas bien cet AO américain:
4, 7, 6 sont il reliée entre eux à la sortie?
Si tu veux faire de "l'électronique", tu as intérêt à t'habituer aux symboles américains.
Ils sont utilisés partout ... sauf parfois en France où on ne rate pas une occasion de faire autrement que les autres ... et on réinvente des symboles CEI ou autres ... que personne n'utilise.
Mais cela ce n'est que mon avis.

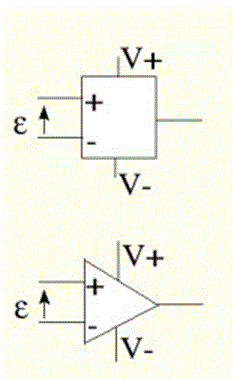

Ici, cependant, rien de bien différent entre le symbole US et le CEI.
Les connexions 1 et 5 de l'OP(sur le schéma) ne sont pas utilisées ici, ce sont les pins pour correction d'off-set.

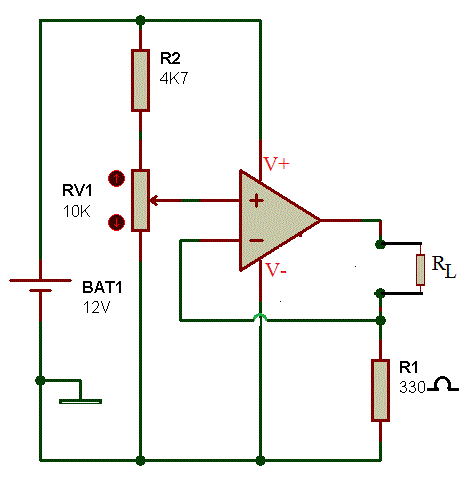

Voila le schéma avec un OP débarassé de ses n° de bornes et avec les bornes non utiles supprimées ...
... C'est un "générateur de courant" car le courant dans l'impédance de charge (ici notée RL) ne dépend pas de cette impédance (sous réserve de rester dans la zone de travail linéaire de l'ampli).
merci bien J-P pour cette réponse. Désolé je ne m'étais pas connecté depuis un certains temps.
sait tu si le procédé de regulation des "vannes" ou "electrovanne" des avions airbus utilisent ce procédé de regulation electronique?
une baisse ou un augmentation du regime moteur est il directement lié à ce type de regulation electronique?
j'imagine que l'on peut creer des regulateurs de tension où la tension est modulable sur le circuit; ce genre de système est il facilement realisable experimentalement?
