Refraction/Reflexion dans un prisme
Bonjour cela fait plusieurs fois que je mentraine sur le meme type d exercice concernant les rayons qui traversent un prisme mais je suis toujours autant bloquée meme avec les corrections donc j apelle à votre aide pour m'aider à mieux cerner la demarche à suivre
on considere un prisme ABC ( n=1,5) dans l'air (n=1) sur lequel arrive orthogonalement sur AB un rayon lumineux. ACB= 30 degré
on donne arcsin(2/3)=41,8 degré
A- Le rayon incident est dévié lors de sa refraction sur la face AB
d'après ce que jai compris du moment ou le rayon arrive à 90 degré sur la face il n'y a pas réfraction?
B- Apres refraction sur AB il atteint AC avec un angle d'incidence de 30 degré
C- il y a reflexion sur AC
D-il y a reflexion totale sur AC
E-Le rayon ressort du prisme par refraction sur la face BC
MERCI d avance
Bonjour.
D'accord pour votre première réponse, il n'y a pas de déviation du rayon lumineux sous incidence normale.
Pour la suite, je m'interroge...
B- Apres refraction sur AB il atteint AC avec un angle d'incidence de 30 degré
Au cas où il s'agirait d'une proposition, il me semble nécessaire de connaitre un des deux autres angles du prisme en plus de l'angle ACB.
A plus.
D'apres la correction on me dit
A
-‐
FAUX
, il n'y a pas réfraction car l'angle d'incidence au segment AB est de
90°
.
B
-‐
FAUX
, l'angle d'incidence avec AC est de
60°
. Il correspond à l'angle situé entre la
perpendiculaire de la AC et le rayo
n incident.
C
-‐
FAUX
D
-‐
VRAI.
E
-‐
VRAI, le rayon traverse la face AC sans être dévié mais ça ne veut pas dire qu'il n'est pas
réfracté.
Y a-t-il une figure jointe à l'énoncé ?
Sans précision sur la forme du prisme, on peut envisager des tas de possibilités.

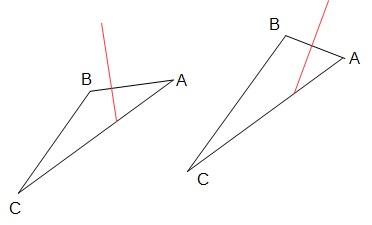

En voici deux ci-dessous.
A vous

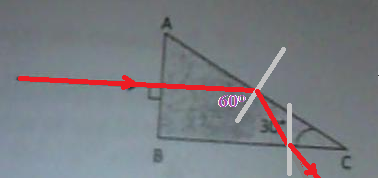

Effectivement, ça change pas mal de choses !

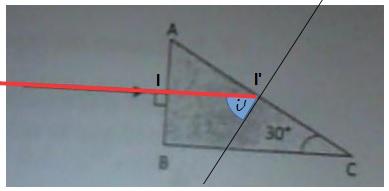

Dans le triangle AII', on a : et donc

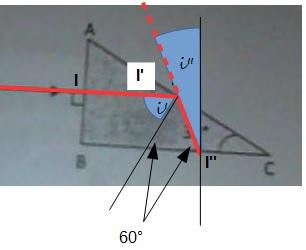

L'angle d'incidence i' vaut donc 90 - 30 = 60°
Par application de la loi de Snell-Descartes au dioptre verre-air au point I', on a :
nverre sini' = nair sin i'air
soit : 1,5 sin 60 = 1 sin i'air càd sin i'air = 1.3 ce qui est impossible ; il n'y a donc pas de réfraction, le rayon subit la réflexion totale en I'.
