Bonjour,
On utilise la loi de la réfraction (loi de Descartes) : n₁ sin i₁ = n₂ sin i₂
Ici, on a  n₁ sin i = n₂ sin r
Ou encore :
n_huile sin i = n_air sin r  pour la question 1

Pour coller une image, il faut la scanner si elle est sur un livre.
Il faut la transformer en format GIF (qui est le format qui prend le moins de place) par un logiciel de traitement d'image (même Paint qui n'est pas très performant).
Il faut cliquer sur l'icône Img sous le cadre de réponse :
- d'abord "Parcourir" pour trouver le fichier sur l'ordinateur
- ensuite "Attacher"

On peut utiliser "Aperçu" sous le cadre de réponse pour visualiser sa réponse ou son message avant de poster.

merci pour la réponse...mais pour la première question j'avais déja trouvé...en fait c'est la question 2.b) et la question 3. que je ne sais pas comment faire...comment est ce que je peux savoir à quel moment l'oeil ne voir plus la bille??

j'ai esssayé mais en fait c'est une image que j'ai depuis mon cours qui est écrit sur internet parceque je suis le cned et je peux suivre mes cours par internet, mais l'image ne peut pas etre sélectée, ni cpoiée donc je n'arrive pas à l'inserer, je n'arrive que à inserer tou mon fascicule de devoirs et je suppose que ce n'est pas trop le bur donc...

le buT..pardon, j'écris mal

Fais une copie d'écran

je suis super désolée j'ai vraiment tout essayé  mais je n'arrive pas a mettre le shéma ...............ca ne fait rien,
je suis désolée de vous avoir fait perdre du temps...
merci quand meme

oui mais de quelle mesure il faut que je fasse l'angle de réfraction...parce que c'est a un moment donné que l'oeil ne voit plus la bille, mais pour le savoir meme si je fais le shéma, comment je peux savoir quand est ce que l'oeil voit la bille ou pas...?c'est ca que je comprend pas en fait...

finalement j'ai réfléchi et je crois que j'ai compris...à partir du moment ou le rayon réfractaire qui relie l'oeil à la limite air-eau va en dessous du bord de la casserolle, là l'oeil ne peut plus voir la bille, mais tant que le rayon reste au dessus, l'oeil peut voir la bille , est ce que c'est exact????

Bonjour hanne
Bonjour Marc35

hanne >>

Il y a dans l'expresso de l'île des mathématiques plusieurs topics qui expliquent comment poster une image ; en particulier qui présentent un petit logiciel gratuit MWSnap avec lequel tu peux reprendre toute image se trouvant sur l'écran de ton ordinateur. Ce n'est que l'une des solutions possibles ; elles sont très nombreuses.

Un message qui donne les liens où trouver les logiciels : (Lien cassé)

Un autre message qui donnait plusieurs références de topics donnant la marche à suivre avec MWSnap : A tout les membres

Bien sûr, je suppose que tu as lu la FAQ :

(clique sur les maisons qui sont des liens) !

Bon travail !

Bonjour Coll.

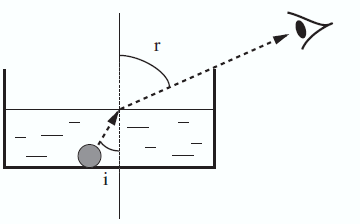

bonsoir, je sais qu'il est tard ( désolée!!) et désolée que je n'ai pas répondue avant, mais j'étais partie...pour l'enregistrement d'une image, merci beaucoup à Coll, j'ai suivi ce qui a été dit, et j'ai pu enregistrer mon shémaYESS!!!!
c'est le shéma qui va avec l'exercice que j'ai dit dans mon premier message....
maintenant je ne sais pas si c'est encore besion...
en tout cas merci beaucoup de votre aide!!!!!!!!!!!!!!

Pour la 2b, il faut calculer r quand on met de l'eau (je trouve r = 38,5°).
38,5° au lieu de 45°, le rayon passe toujours au-dessus du bord mais il est moins dévié.

Pour la 3, voir le schéma

merci pour la réponse d'encore hier soir...
pour la 2a ils disent:

2. on remplace lhuile par de l'eau d'indice de réfraction n1 = 1.33
a)pour l'angle d'incidence calculé a la question 1 que vaudra alors l'angle d'incidence r?

cette question là, je comprend pas trop ce qu'ils veulent dire, est ce qu'ils veulent dire que maintenant qu'il y a de l'eau a la place de lhuile, qu'il faut que je prenne l'angle d'incidence de la meme mesure comme je l'avais calculé a la question1, et avec cette mesure et le nouveau n1 (1.33) il faut que je calcule l'angle réfracté r????? (a la question 1, j'avais calculé que l'angle d'incidence faisait env.28°)
j'avais calculé l'angle réfracté avec les nouvelles mesures du n1 ( angle 28° et n1=1.33) mais j'aboutissait à r=31°
peutetre que je n'ai pas fais le bon calcul?ou peutetre que la question ne voulait pas dire ca, et donc que mon calcul n'avais pas de sens???
j'avais fait ce calcul:

n1 sin i = n2 sin r

soit sin r = n1sin i
                    n2
sin r = 1.33sin 28°
                1.00

r = 31°

il doit y avoir quelque part un problème...s merci de ton aide...
en tout ca

par contre, le shéma qu'ils montrent, r n'est pas égal à 45° j'ai vérifié....

je viens de refaire mon calcul avec la calculatrice, et je ne sais vraiment pas comment j'ai abouti à 31°, j'ai refait et en effet j'aboutis à 38.6°...

c'est moi quime suis trompée...
par contre j'ai une autre question, est ce qu'il est possible que le rayon réfracté soit trop haut pour l'oeil ( par exemple ici le rayon sera plus haut que l'oeil avec 38.6°)et que de cette facon, l'oeil ne voit pas la bille, est ce que l'oeil doit etre dans l'angle réfracté pour pouvoir voir la bille? ou est ce que ca n'y fait rien, du moment que le rayon et l'oeil soient au dessus du bord de la casserolle?

merci

Ce qu'il est important de comprendre, c'est que l'observateur voit la bille plus haut qu'elle n'est en réalité parce qu'il voit le rayon réfracté. Si on prolonge le rayon réfracté en ligne droite, on voit la bille plus haut. Mais ce n'est pas demandé dans l'exercice

Le schéma est peut-être inexact du point de vue de la valeur de l'angle, c'est possible...
Ta question est une bonne question !!
La question 2b est ambigüe.
Entre 45° et 38,5°, il y a 6,5°. Si l'observateur est loin, il est possible qu'il ne voit pas la bille (plus on est loin, plus les "bords" de l'angle sont éloignés).
D'autre part, il n'y a pas qu'un seul rayon réfracté, c'est un faisceau de rayons réfractés.
En fait, c'est une question un peu idiote et je ne sais pas trop quoi répondre...
Dans l'esprit de l'exercice, je pense qu'il faut répondre que, si l'observateur ne change pas de position, il ne voit pas la bille parce que le rayon réfracté passe trop haut. Mais je n'en suis pas sûr...

Pour la question 3, le schéma que j'ai fait n'est pas bon (voir celui qui est ci-dessous). Il faut considérer le rayon initial qui part de la bille.

merci pour ton explication...je crois que je vais mettre ce que tu as dit, que l'observatuer ne voit pas la bille parce que le rayon est trop haut....je crois que ce sera le meilleur...
je suis désolée pour toutes mes questions...

en tout cas j'ai été beaucoup aidée par les explications et les shémas etc...,
merci beaucoup...et peutetre à une prochaine fois!!

PS est ce que tu ne saurais pas un bon livre de physique chimie qui explique bien les themes qui sont vus en 2de???

Je ne suis pas prof ou ancien prof (prof il y a très longtemps et très peu) donc je ne connais pas les livres de classe.
Tu pourrais essayer les livres qui contiennent des résumés de cours avec des exercices corrigés. Cela rassemble les notions essentielles. Chez Hachette, par exemple, il existe ce genre de livres qui s'appellent "Bac Entraînement Terminale S Physique-Chimie" mais il en existe certainement pour la 2de...

En relisant mon dernier message, j'ai vu une faute :
"il est possible qu'il ne voit pas la bille" ==> "il est possible qu'il ne voie pas la bille"
(subjonctif après "il est possible que")

je crois que je vais regarder sur internet pour trouver un livre comme ca ...
merci pour les conseils et l'aide!!
t'inquiète, la faute d'orthographe je l'avais pas vue..
encore merci
