Bonjour,
J'aurai besoin d'aide pour cet exercice, serait-il possible que quelqu'un m'aide s'il vous plaît? Je ne comprend pas trop ce que c'est l'angle maximal...
Données: indice de l'air : n=1.00 ; indice de l'eau : n=1.33

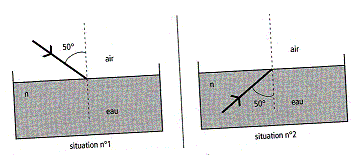

a)Déterminer la situation où il y a réflexion totale.
Sin-1(1.00/1.33)=48.7 => i max
La situation où il y a une réflexion totale est la situation 1 car l'angle i est supérieur à l'angle i max .
b)Déterminer l'angle maximal limite pour qu'il ait réflexion totale puis tracer les rayons lumineux.
c)Citer une application de la réflexion totale en médecine.
=> La fibroscopie.
Lorsqu'un rayon lumineux arrive à la surface de séparation de 2 milieux transparents à indices de réfractions différents:

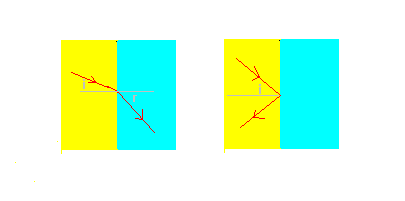

Soit le rayon pénètre dans le second milieu en étant dévié (dessin de gauche), soit il se réfléchit sur la surface de séparation des 2 milieux et ne pénètre pas dans le second milieu (dessin de droite).
Dans le cas du dessin de droite, on dit qu'il y a réflexion totale du rayon lumineux (c'est comme si la surface entre les 2 milieux se comportait comme un miroir).
-----
Le fait qu'il y ait réfraction (dessin de gauche) ou réflexion (dessin de droite) dépent de plusieurs choses :
a) des indices de réfraction des 2 milieux.
b) de l'angle d'incidence par rapport à la surface de séparation des 2 milieux.
En appelant i1, l'angle d'incidence.
En appelant r l'angle de réfraction (dessin de gauche).
En appelant n1, l'indice de réfraction du milieu 1 (d'où le rayon vient)
En appelant n2, l'indice de réfraction du milieu 2 (vers où le rayon tente d'aller)
On a la relation : n1.sin(i1) = n2.sin(r)
On a donc sin(r) = (n1/n2).sin(i)
Si les valeurs de i, n1 et n2 sont telles qu'on trouve une valeur possible pour sin(r), alors il y a réfraction et on peut calculer l'angle r.
Si les valeurs de i, n1 et n2 sont telles qu'on trouve une valeur impossible pour sin(r) (par exemple sin(r) > 1) , alors il y a réflexion et on se retrouve dans le cas du dessin de droite.
-----
L' angle d'incidence maximum est un angle tel que :
Si l'angle d'incidence est < que l'angle max, on est dans un cas de réfraction.
Si l'angle d'incidence est > que l'angle max, on est dans un cas de réflexion.
-----
Problème posé par l'énoncé :
1° Si le rayon tente de passer de l'air à l'eau
(dessin de gauche de ton énoncé).
n1 = 1
n2 = 1,33
i = 50°
sin(r) = (n1/n2).sin(i)
sin(r) = (1/2).sin(50°) = 0,383 (valeur possible pour sin(r)).
angle r = 22,5°
Le rayon va donc passer dans l'eau, avec un angle de réfraction de 22,5°
2° Si le rayon tente de passer de l'eau à l'air
(dessin de droite de ton énoncé).
n1 = 1,33
n2 = 1
i = 50°
sin(r) = (n1/n2).sin(i)
sin(r) = (1,33/1) * sin(50°) = 1,02 (valeur impossible pour sin(r))
---> Le rayon ne passera pas dans l'eau, il va se réfléchir sur la surface de contact eau-air et repartir dans l'eau (avec un angle de réflexion = 50°)
----------
Dans le cas du passage du rayon lumineux de l'air vers l'eau, on a:
sin(r) = (n1/n2).sin(i)
sin(r) = (1/2).sin(i)
et donc, quelle que soit la valeur de l'angle i (dans [0 ; 90]° , on trouvera toujours 0 <= sin(r) <= 1/2, soit une valeur permise pour sin(r)
--> dans le cas de passage air-eau, on n'aura jamais de rélexion, le rayon parviendra toujours à pénétrer dans l'eau.
Mais dans le cas (tentative) de passage du rayon lumineux de l'eau dans l'air, c'est différent:
On a : sin(r) = 1,33.sin(i)
donc si sin(i) > 1/1,33, soit i > 48,7°, alors on trouve une valeur impossible pour sin(r) et on a alors une réflesion totale.
L'angle d'incidence max pour qu'il n'y ait pas réflexion totale du rayon lumineux à la surface eau/air est donc de 48,7°. (valable uniquement dans le sens passage du rayon de l'eau vers l'air).
-----
Sauf distraction.
Bonjour J-P,
Merci de m'avoir répondu, je ne comprend pas :
1° Si le rayon tente de passer de l'air à l'eau
(dessin de gauche de ton énoncé).
n1 = 1
n2 = 1,33
i = 50°
sin(r) = (n1/n2).sin(i)
sin(r) = (1/2).sin(50°) = 0,383 (valeur possible pour sin(r)).
angle r = 22,5°
Le rayon va donc passer dans l'eau, avec un angle de réfraction de 22,5°
Pourquoi sin(r) = (n1/n2).sin(i)= (1/2).sin(50°) comme n1 = 1 et n2=1.33 je ne comprend pas le " (1/2).sin(50°) . Comment vous trouvez l'angle r=22.5°?
Sinon pour le reste j'ai compris.
Distraction, il faut lire:
1° Si le rayon tente de passer de l'air à l'eau
(dessin de gauche de ton énoncé).
n1 = 1
n2 = 1,33
i = 50°
sin(r) = (n1/n2).sin(i)
sin(r) = (1/1,33).sin(50°) = 0,576 (valeur possible pour sin(r)).
angle r = 35,2°
Le rayon va donc passer dans l'eau, avec un angle de réfraction de 35,2°
Sauf nouvelle distraction.
