Bonjour je dois faire un schéma électrique qui peut transformer les angles en tension électrique et lorsque la tension est inférieur ou supérieur à certaines tensions une ou plusieurs DEL doivent s'allumer. Or je n'arrive pas à réaliser ce schéma.
la première image est le schéma d'un potentiomètre rotatif, et le deuxième est celui pour connitre la valeur de la tension des angles(on ne doit pas dépasser 30° avec la verticale, la tension maximale est 3,74 V et la tension minimale est 3,04V donc la DEL ne doit s'allumer seulement lorsque la valeur du courant électrique est compris entre 3,74 et 3,04)
Merci de m'aider
Bonjour,
Je ne connais pas le niveau de tes connaissances en électronique mais, a priori, il faut des comparateurs.
Oui, justement je sais faire le début mais après je ne sais pas comment les DEL pour que ça fasse comme je veux, tu sais comment faire?

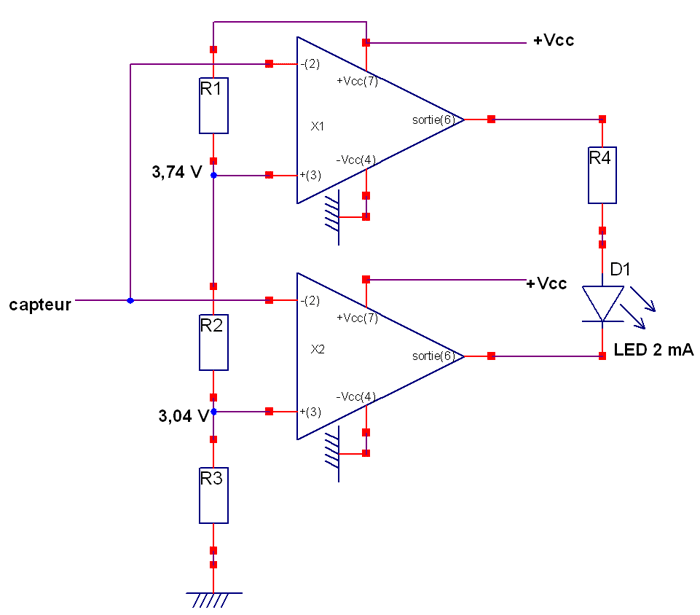

Voilà un schéma qui devrait faire l'affaire...
Les comparateurs peuvent être des amplis op genre TL081. Ce ne sont pas forcément des circuits dénommés "comparateurs".
La LED est, de préférence, à faible consommation (2 mA, ça existe).
Il faut calculer les résistances pour avoir les tensions indiquées et la résistance de la LED est fonction de la LED, bien sûr.
On peut prendre Vcc = 12 V.
Le fonctionnement du circuit est facile à comprendre, mais si ça te pose des problèmes, il suffit de le dire...
