Bonjour,
Ayant effectué seul un exercice de RDM, j'aimerais confirmer ma méthode de résolution et mes résultats.
Calcul des réactions d'appui :
J'utilise le PFS : F(x) = 0 FA (x) = 0
F(y) = 0 FA(y) = 0
MA = 0 MA - ql² / 2 =0 MA = ql² /2
Calcul des efforts :
A gauche
dN(x) / dx =0 N(x) = constante = 0 (à l'aide des conditions aux limites en x=0)
dT(x) / dx = -q T(x) = qx1 (Idem)
dM(x) / dx = -T(x) = -qx1 M(x) = -qx² / 2 + ql² / 2 (Idem)
A droite
N(x)=0
T(x) = qx
M(x) = -qx² / 2 (le moment en B étant nul)
Est- il normal que je trouve des discontinuités sur les diagrammes représentant ces efforts ?
Merci d'avance pour vos réponses

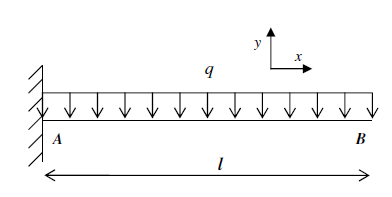

** énoncé effacé ; image laissée **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
