salut voilà des questions intéressantes ^^

- on a pas forcément "besoin" de courant ou tension discontinus, mais ça peut arriver qu'ils le soient ! par exemple si tu as un simple circuit avc un générateur, un interrupteur et une résistance : au moment où tu fermes l'interrupteur, la tension et l'intensité passent brutalement d'une valeur nulle à une valeur non nulle. C'est à cause de ce changement brutal qu'on parle de discontinuité, parce que si tu traces la fonction intensité ou tension en fonction du temps elle ne sera pas "continue" au sens mathématique du terme

- un courant alternatif est un courant qui passe alternativement d'une valeur négative à une valeur positive. L'exemple typique est la tension sinusoïdale alternative : celle qu'on trouve dans les lignes EDF

- les conventions récepteur et générateur sont des conventions de signe qui sont utilisées pour faciliter les applications des formules d'électricité. Par exemple la loi d'Ohm s'écrit U=R.I en convention récepteur mais peut s'écrire U = -R.I si on inverse une flèche

Merci efpe pour tes explications.

Alors je continue si ça ne te dérange pas ?



Pourquoi les lignes EDF sont en courant alternatif?

Comment se fait-il que la résistance gêne le passage des électrons ?

Pourquoi la bobine est dans la plupart des cas constitué d'une résistance interne?

la tension SNCD est une tension alternative pour plusieurs raisons. Déjà pck étant donné la manière dont elle est produite, elle est alternative par nature (elle est produite par des alternateurs entrainé par de la vapeur d'eau). Ensuite c'est plus pratique pour la transporter dans les lignes ensuite car la tension alternative "s'épuise" moins vite que la tension continue. Mais ça serait un peu compliqué de t'expliquer la raison

la résistance est par définition ce qui gène le passage des électrons. Donc la bonne question serait : pourquoi les électrons sont génés ? c'est en fait une propriété de tous les matériaux de géner le passage du courant mais certains le gènent peu (métaux) et certains le gènent beaucoup (isolant). Après d'où vient cette propriété des matériaux ? là il faut aller regarder de près, tu peux t'imaginer que les électrons sont des personnes qui veulent traverser une place pleine de monde. Les autres gens vont géner leur passage et vont les ralentir : ils se cognent, se poussent, ... C'est ça la résistance

Les bobines ont une résistance interne tout simplement pck une bobine c'est juste un fil enroulé. Du coup, comme un fil a une résistance, la bobine en a une !

Merci pour tes super réponses, j'y vois mieux.

Je n'ai pas bien compris comment il fallait installer un oscilloscope.

Si par exemple on veut mesurer la tension d'un dipôle LR.

On met la voie 1 entre la bobine et la résistance R ou avant la bobine.
Même question pour la voie 2.
Et la masse après la résistance?

Pourquoi il y a une masse ? c'est quoi?
j'ai mal compris le principe de l'oscilloscope

Et au passage, je me demandais si tu avais en mémoire une site qui expliquait clairement le mode d'emploie d'un oscilloscope, avec la signification de chaque bouton? j'ai essayé de chercher mais sans résultat...

la masse c'est une référence de potentiel. C'est un peu comme le niveau de la mer mais en électricité : ça te définit le niveau zéro. Du coup on mesure souvent les tensions comme des différences de potentiel par rapport à ce niveau zéro.

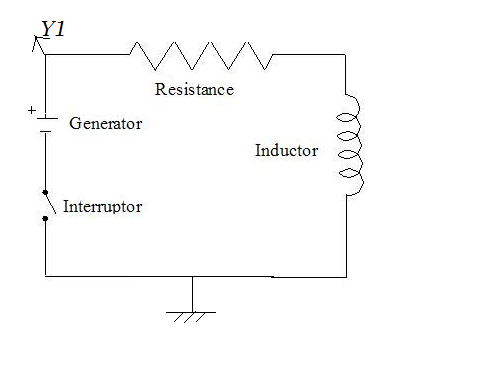

donc pour mesurer la tension aux bornes d'un dipole LR, il suffit de brancher la voie 1 avant le dipole (du côté de + du générateur)

Et si on avait voulu mesurer la résistance toute seule ou la bobine toute seule.
La voie 2 aurait été plaçé au même endroit à savoir entre la résistance et la bobine?

si tu places la voie 2 entre la résistance et la bobine tu vas mesurer la tension aux bornes de la bobine
