Bonjour,

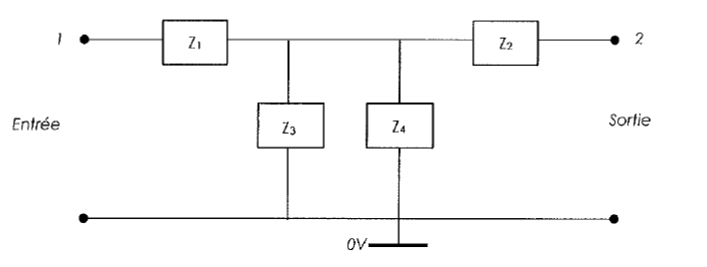

Je révise pour un ds et je bloque sur un exercice , je vous transmet le schéma en pièce jointe
On me demande de calculer Z11 et Z22 puis Z21
Pour Z11 je trouve Z11=(Z3//Z4)//Z2 et Z22=(Z3//Z4)//Z1
Est-ce bien ça?
Par contre pour Z21 je bloque..
Merci d'avance
Z21, l'impédance de transfert, est égale à V2/I1 avec I2 = 0 , I1 étant le courant d'entrée, V2 la tension de sortie et I2 le courant de sortie.
On a donc ici
Z21 = V2/I1 = [(Z3//Z4)I1]/I1 = Z3//Z4 .
Quant à Z11, c'est l'impédance d'entrée, égale à V1/I1 avec I2 = 0 .
Elle est donc égale à Z1 + Z3//Z4 .
Je suis d'accord pour Z11 mais je ne comprend pas bien comment vous faites pour trouver le Z22 ?
Merci pour votre aide
Pour calculer Z21, V2 est la tension aux bornes des impédances Z3 et Z4 traversées par le courant I1. J'ai simplement appliqué la loi d'Ohm.
