Bonsoir, me voici face a un problème d'électricité que je n'arrive pas à conclure voici les questions ainsi que mes réponses:

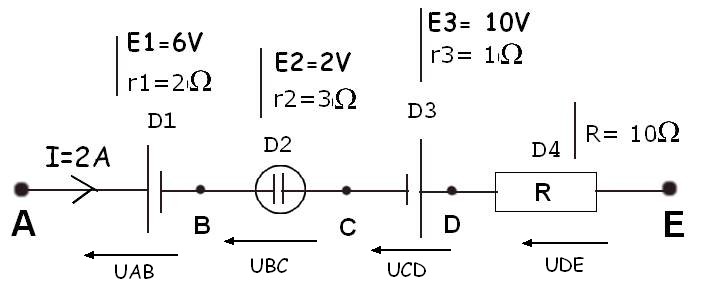

a) Déterminer les tensions UAB, UBC, UCD, UDE
UAB(générateur)= E1 - r1.I = 2V
UBC= r2.I+ E2= 8V
UCD(générateur)= E3- r3.I = 8V
UDE= R.I = 20V
b) Déterminer le rendement de D3
Je fais le bilan des puissances: Pel = UCD.I = 16W et PJ= r3.I²= 4W
Soit Pg la puissance produite par le générateur:
Pg = Pel + PJ= 16+4= 20 W
Donc Pg= 20W
= Pel/Pg = 0,8 soit 80%
c) Le dipôle [AE] est il globalement un récepteur ou un générateur?
C'est cette question qui me pose problème, je ne sais pas ce qu'il faut utiliser.
Merci d'avance pour votre aide, les questions précédentes sont elles justes?
Bonjour,
1. Attention aux conventions de signe (pour les générateurs et récepteurs).
2. Mais il n'y a pas de r3 ....
a) Les réponses de a sont presque toutes fausses.
Pour U_{DE} = R I : le signe est bon car I est opposée à la flèche U_{DE}
Et c'est exactement la même chose pour les 3 autres tensions :
=> tous tes résultats sont faux sauf U_{DE}
Pour le signe des générateurs : mets les signes + et - aux bornes
si la fem E du générateur s'ajoute
(c'est à dire si la borne + est du côté de la pointe de la flèche de U)
il faut mettre + E
=> Pour , le signe de E est bon, mais pas pour les autres.
b) La réponse b est bonne (car tu as raisonné en puissances).
c) le dipôle AE est un générateur s'il fournit de l'énergie électrique,
et un récepteur s'il en consomme.
Tout d'abord merci, moi qui croyais avoir réussi les premières questions
alors pour le a) je comprends pas l'histoire des signes, toutes les tensions U s'opposent a la flèche du sens de I donc.. je ne comprends pas est ce une erreur de signe ou de calcul, ne faut-il pas faire E-r.I pour les générateurs? Merci d'avance.
ne faut-il pas faire U = E-r.I pour les générateurs ?
Non : cela dépend du sens de U, du générateur, de I.
soit U <------(+|E|-)---------
le générateur ajoute sa fem à U : U = +E ("E et U sont dans le même sens")
soit U <------(-|E|+)---------
le générateur retranche sa fem de U : U = -E
soit U <------(r)--------- avec I --->
Comme U et I sont de sens contraire, on a U = r I
(le courant I descend du potentiel haut (U) au potentiel bas (0))
soit U <------(r)--------- avec I <---
Comme U et I sont de mêmes sens, on a U = - r I
Cas où l'on a U = E - r I :
soit U <------(+|E,r|-)--------- avec I <---- (dans le même sens que U)
C'est le cas quand E est dans le sens de U et que I est le courant sortant du générateur.
