Bonjour, j'ai un exercice de statique tiré du BAC S.SI de 2003, sur lequel je bloque. Je souhaite résoudre le problème de manière graphique mais je n'y arrive pas.
Voici l'énoncé :

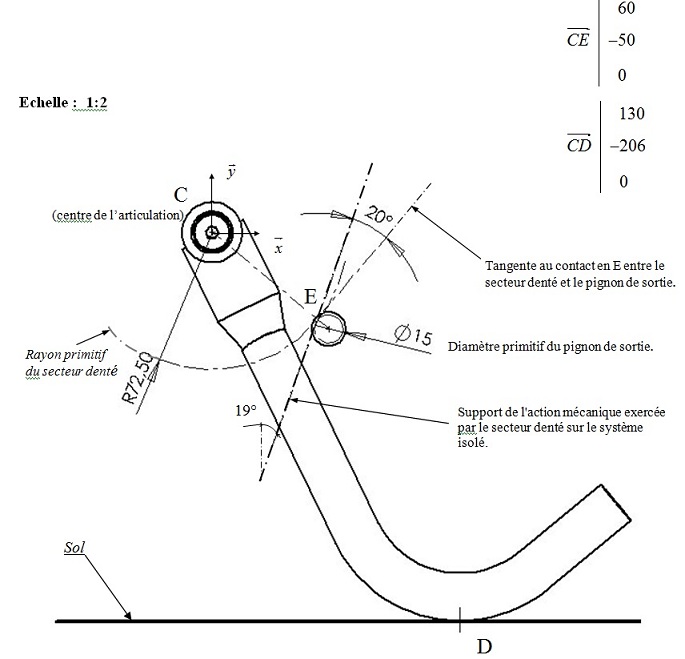

On désire déterminer l'action mécanique exercée par le secteur denté sur le pignon de sortie.
On adoptera une intensité de 3500 N pour l'action exercée par le sol sur la béquille.
Le support de l'action mécanique exercée par le secteur denté sur le pignon fait un angle de 19° avec l'axe y.
Effectuer le bilan des actions mécaniques extérieures appliquées sur le système matériel isolé (béquille + moteur + réducteur) et déterminer l'intensité de l'action mécanique exercée sur le pignon de sortie.
Autres renseignements :
- échelle des forces : 1 mm --> 50 N
Pouvez-vous m'aidez ?
Merci d'avance.
P.S. : J'ai vu qu'il y avait le corrigé mais il n'y a pas la solution à mon problème.
Bonjour,
Sur le système isolé il y a trois forces extérieures, en D, en E et en C.
En D la force est normale à la surface de contact.
La direction de la force en E est donnée.
Les deux directions en D et en E se coupent en I.
Donc la direction de la force en C passera par I.
Le triangle formé par les trois forces est fermé..........D+[b]E+[b]C=0
A vous lire. JED.
