Bonjour,
alors voila : depuis quelques jours je galère à résoudre un exercice d'électricité. IL s'agit d'un pont de nernst avec condensateur. Mon cours est très peu voire pas du tout développé sur ce sujet.
on me demande :

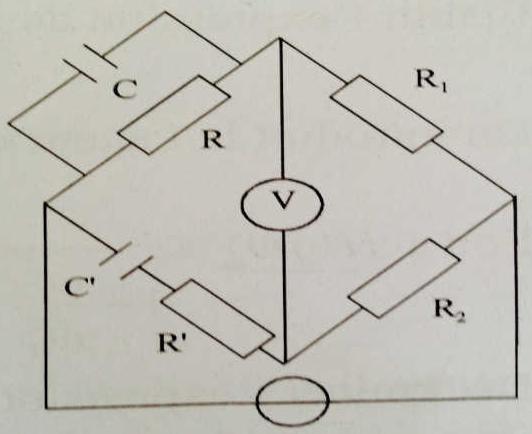

On considère le pont schématisé ci-contre. La pulsation w du courant est connue ainsi que R1, R2, R, et C.
Exprimer R' et C' en fonction de R, C, w, R1, et R2, lorsque le pont est équilibré.
Merci d'avance pour votre aide.
Pont équilibré :
R2/Z(R'C') = R1/Z(RC)
Avec Z(R'C') = R' - j/(wC')
et Z(RC) = R/(1 + jwRC)
R2/(R' - j/(wC')) = R1/(R/(1 + jwRC))
wR2C'/(wR'C' - j) = R1(1+jwRC)/R
wR.R2C' = R1(1+jwRC).(wR'C' - j)
wR.R2C' = R1(wR'C' - j + jw²RR'C' + wRC)
wR.R2C' = R1(wR'C'+wRC) + j.R1(w²RR'C'-1)
---> on a le système :
wR.R2C' = R1(wR'C'+wRC)
w²RR'C'-1 = 0
Qui permet de trouver R' et C' en fonction du reste ...
-----
Calculs non vérifiés et donc c'est à faire avant de continuer ...
D'accord, merci beaucoup pour votre aide, je commence à comprendre.
Cependant, je ne comprends pas vraiment comme vous êtes passé de la ligne: wR.R2C' = R1(1+jwRC).(wR'C' - j) à celle-ci : wR.R2C' = R1(wR'C' - j + jw²RR'C' + wRC).
Merci encore
Il manque un C, mais soit, n'est-ce pas évident ?
En distribuant (1+jwRC).(wR'C' - j), on arrive : (wR'C' - j + jw²RR'CC' + wRC).
----------------
En final, on a le système :
wR.R2C' = R1(wR'C'+wRC)
w²RR'CC'-1 = 0
D'accord,
j'avais remarqué qu'il manquait un C, mais je voulais en être sûr. Merci beaucoup de ton aide,
je vais essayer de résoudre ce système d'équation qui m'a l'air assez complexe...
Merci encore
Complexe ?
wR.R2C' = R1(wR'C'+wRC)
w²RR'CC'-1 = 0
C'= 1/(w²RR'C)
wR.R2/(w²RR'C) = R1(wR'/(w²RR'C)+wRC)
R2/(wR'C) = R1(R'/(wRR'C) + wRC)
R2/(wR'C) = R1(R' + w²R²R'C²)/(wRR'C)
R2 = R1(R' + w²R²R'C²)/R
R.R2/R1 = R'(1+ w²R²C²)
R' = R.R2/(R1.(1+ w²R²C²))
C' = (R1.(1+ w²R²C²))/(w²R²R2.C)
sauf erreur, non vérifié.
-----
