Bonjour,
le but de l'exercice est de déterminer la fonction de transfert et de tracer le diagramme de bode.
voir pièce jointe: ** lien vers l'énoncé effacé **
Pouvez vous m'aider svp ?
Ce que j'ai fait: millman en N:
ue/R +0*jCw+0/jLw= Vn (1/R+jCw+1/jLw)
=> ue / R= Vn (1/R+jCw+1/jLw)
et ensuite je bloque.
Merci.
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Bonjour,
Il faut déterminer la fonction de transfert du circuit suivant et tracer le diagramme de bode.

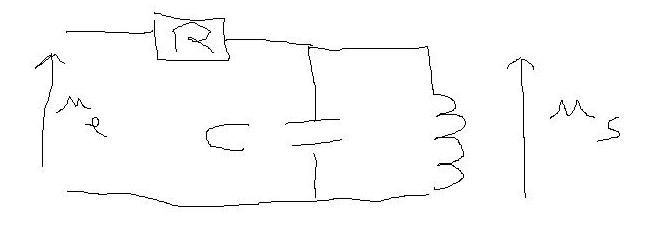

Le circuit est composé d'une resistance et d'une bobine en série, le tout avec un condensateur en dérivation.
Pouvez vous m'aider svp ?
millman en N:
ue/R +0*jCw+0/jLw= Vn (1/R+jCw+1/jLw)
=> ue / R= Vn (1/R+jCw+1/jLw)
et ensuite je bloque.
Merci.
1. Cherche l'expression de l'impédance équivalente à C et L (L//C)
2. Dans le nouveau circuit tu as R et Zeq en série. Tu peux donc utiliser la règle du diviseur de tension :
alors Zeq 2 = c // L est telle que :
1/ Zeq= 1 /jLw + jCw => Z eq= jLCw/(C+L)
et H= jwLC/ (jwLC+R(C+L))
mais avec Millmann je trouve :
ue= Vn (1+jRCw+R/jLw)
donc H= 1 / (1+jRCw+R/jLw) = Lw / (Lw+jRCLw²-jR)
