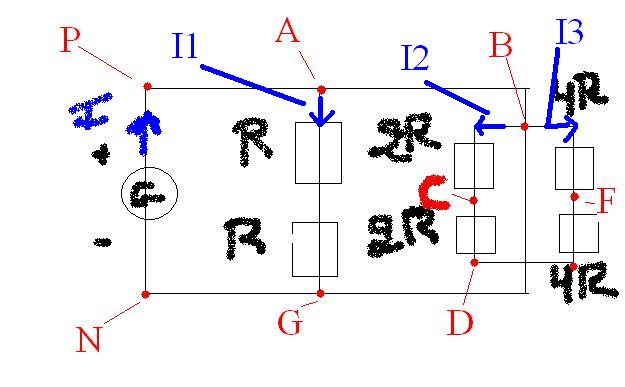

Un génerateur ( E = 12 V , r = 2 ohm ) alimente le pont de resistance du circuit suivant
1 ) calculer Resistance equivalente a tout le circuit puis trouver I ( fait )
2) Determiner I1 / I2 / I3 , j'utilise plusiers relations et je les trouve
PROBLEME 3) CALCULER LA TENSION U(CF) A PARTIR DE FORUME LITERALE
je n'y arrive pas , je ne comprend pas comment faire
MERCI
Si tu veux trouver Ucf, il faudrait avoir un schéma complet .
le point D est -il bien placé, est-il en face du point B (moi je place un autre point Y en face du point B entre le point D et l'autre point en rouge (?) , ou tu peux utiliser le point G alors Upn=Uag=Ub)
alors tu peux dire que Upn=Uag=Uby quelle est la valeur de Upn.
ensuite tu dois trouver la valeur de Ubc,Ucy,Ubf,Uby.
tu fait la somme des tensions
Ubc=Ubf+Ufc d'ou Ufc=Ubc-Ubf Ufc= - Ucf
comme tu as trouver toutes les valeurs d'intensitées et de résistances, ça ne dois pas te poser de problème pour trouver les tension entre chaque point.Je ne peux pas faire plus, je n'ai presque pas de données et ton schéma n'est pas complet.
Salut
Bonjour. Belle réponse, pour un posteur ! " je n'en ai aucune idée " ... C'est quand même toi qui l'intéressé , non ?...
Je t'ai posé une question , sans réponse ... mais je reviens dessus.
De toutes façons, s'il n'y a pas de point rouge entre D et "4R" , il devrait y en avoir un...
Donc entre B et ce noeud il y a court-circuit, et l'intensité dans les branches dérivées par C et F (les 2R et les 4R) est NULLE. Donc également aucun courant dans la branche AG ...
