besoins d'aide jai commencé mes je galere
exercice :

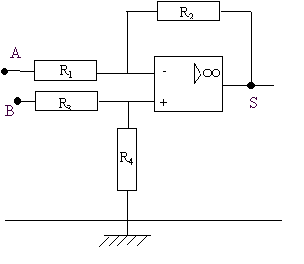

Etude d'un amplificateur de difference
R1 et R3 = R
R2= aR
R4= a'R
L'amplificateur est parfait . on note vd la tension de difference (vd= va-vb)et vc = (va+vb /2)
1) exprimer va et vb en fonction de vd et vc
2)exprimer vs en fonction de a a' va et vb
3)donner l'expression du coeffcient d'amplification differentielle Ad du montage en fonction de a a' va et vb
4)donner l'expression du coefficienten mode commun Ac en fonction de a et a'
5)calculer le trmc du montage pour a=0.99 et a' = 0.98
Tu as oublié de fournir une loupe avec ton schéma.
Remets le schéma sur le site dans une taille où les inscriptions soient visibles.
V- = V+ = VB * R4/(R3+R4)
Vs = V- - (VA - V-)*R2/R1
Vs = V- * (1 + R2/R1) - VA*R2/R1
Vs = V- * (R1 + R2)/R1 - VA*R2/R1
Vs = VB * R4/(R3+R4) * (R1 + R2)/R1 - VA*R2/R1
Vs = VB * (R4/R1) * (R1 + R2)/(R3+R4) - VA*R2/R1
Vs = VB * (a'R/R) * (R + aR)/(R+a'R) - VA* aR/R
Vs = a'.(a+1)/(a'+1) * VB - a.VA
-----
Si a = a', alors : Vs = a.(VB - VA)
---
si a=0,99 et a' = 0,98 :
Vs = a'.(a+1)/(a'+1) * VB - a.VA
Vs = 0,98.(1,99)/(1,98) * VB - 0,99.VA
Vs = 0,985.VB - 0,99.VA
---
Sauf distraction.
