Bonjour,

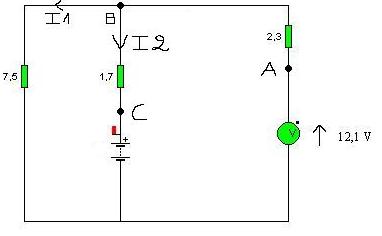

Pouvez-vous m'expliquer pourquoi UAB est différente de UBC?!
Merci d'avance
Edit Coll : recadrage de l'image
Bonjour,
U = RI, or entre A et B l'intensité du courant n'est pas la même que entre B et C. De même pour la résistance.
Estelle
Salut!
Déjà c'est un circuit en dérivation donc je te renvoie aux lois que l'on aborde en 4ème.
Ensuite les résistors n'ont pas les mêmes valeurs...
Oui ok. Mais ce que je ne comprends pas, c'est que dans un circuit en dérivation, on voit que la tension au bornes de dipôles est la même. Or, comme l'intensité dans un circuit en dérivation n'est pas la même (I=I1+I2), on n'aura jamais la même tension... :S
Quel mic mac.
On peut faire un calcul complet et ensuite indiquer sur le schéma toutes les valeurs des courants et des tensions partout pour que tu comprennes.
Mais il faudrait alors savoir ce que c'est le machin vert noté V (un voltmètre ? ou ...) et il faudrait aussi connaître les caractéristiques de l'accumulateur (batteries) qui est dans la même branche que la résistance marquée 1,7.
(et 1,7 quoi? ohms, kohm ou ...)
Je peux déjà dire que si le machin noté V est bien un voltmètre et si la batterie est bien dans le sens indiqué, que le courant I2 sera négatif avec le sens qui est indiqué sur le schéma.
---
Bref, tu ferais mieux de donner un énoncé plus complet ou bien de poser plus clairement tes questions.
C'est la loi des mailles.
Ensuite dans un circuit en dérivation l'intensité du courant dans la branche principale est égale à la somme des intensités des courants dans les branches dérivées.
Dans un circuit en dérivation la tension entre les bornes des dipôles est la même partout.
Ensuite tu n'as qu'à faire U = RI à moins que tu n'ais vu les résistances équivalentes...
