Bonjour,
je mets ci-dessous l'exo que je n'ai pas compris surtout le 3...si qqn veut bien m'éclairer sur le sujet ce serait sympa!

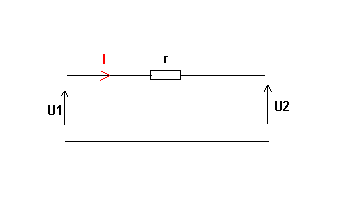

Une ligne de transfert électrique est modélisé par une résistance r. Un générateur électrique délivre une tension U1 à l'entrée de la ligne. Une tension U2 est disponible en sorti de la ligne aux bornes de l'appareil d'utilisation.
1) Exprimer la puissance P fournie à l'entrée de la ligne par le générateur, en fontion de la tension U1 et de l'intensité I du courant de la ligne.
2) Exprimer la puissance Pj perdue par effet Joule dans la ligne en fonction, de r et de I.
3)a) Exprimer le rapport Pj/P en fonction de U2 et de U1.
b) U2 étant fixée, a-t-on intérêt à choisir U1 grand ou U2 petit pour diminuer le rapport Pj/P, c'est-à-dire réduire les pertes dans la ligne ?
c) La tension U2 est telle que U2 = 380 000 B et U1 a pour valeur 400 000 V.
Calculer le rapport Pj/P et le pourcentage de perte dans la ligne.
j'ai trouvé:
1) P = U1 * I
2) Pj = r*I²
3)comment placer U1 et U2?
1)
P = U1 * I
-----
2)
Pj = r * I²
-----
3)
a)
Pj/P = r*I/U1
---
b)
Question idiote.
Si U2 est fixée, pas question de la choisir.
Corrige l'énoncé.
---
c)
U1 = U2 + r.I
400000 = 380000 + rI
rI = 20000
Pj/P = r*I/U1
Pj/P = 20000/400000 = 0,05
Il y a 5 % de perte en puissance sur la ligne.
-----
Sauf distraction.
