j'ai besoin de votre aide. Merci.

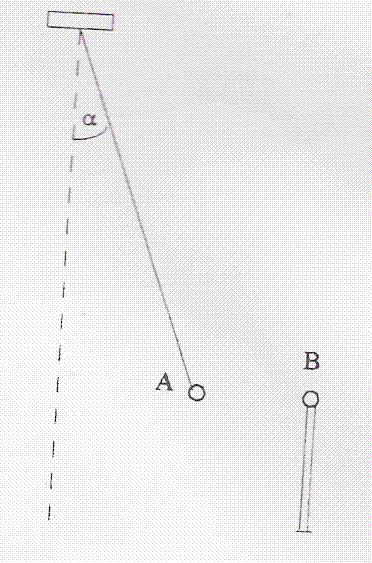

considérons deux sphères quasi ponctuelles A et B en aluminium, de même masse m=50g, alignées horizontalement:-
-la sphère A est suspendue à un fil de masse négligeable attaché à un support;
elle porte une charge électrique positie.
- la sphère B est fixe au bout d'une tige verticale isolante;
elle porte une charge électrique négative.
1) faire le bilan des forces s'exerçant sur la sphère A.
(on négligera l'ation de l'air)
prendre g= 9,81 N.kg-1
les représenter sur le schéma ci-contre sans tenir compte de leur valeur.
j'ai mis: -la tension T, le poids P, et la force électrique. que dois-je mettre d'autre?? p=m.g p=0.49N
Lorque la sphère A est en équilibre, le fil fait un angle de 20° avec la verticale.
2) quelle est la condition pour que la sphère A soit en équilibre?
la traduire par une relation vectorielle.
3) détermine, par construction graphique, les intensités manquantes de deux de ces forces. (refaire le schéma sur la copie)
on prendra pour échelle 1cm= 0,1 N
4) determiner les par la methode analytique en choississant le systeme d'axes.
Bonsoir,
D'accord pour les trois forces.
Question 2 : quelle est la condition pour que la boule soit immobile ? (revois le principe d'inertie ou première loi de Newton)
Question 3 : Tu connais le poids
Tu peux en déduire la composante verticale de la tension du fil
Tu peux alors trouver la composante horizontale de cette tension du fil
Cela te permet de trouver la force électrostatique
Question 4 : Tu suis avec le calcul le même chemin que le précédent pour le dessin et tu retrouves les valeurs...
mais c'est la méthode graphique la question 3) ?? donc il faut peutetre que je dessine un dessin simplifié dans lequel on construit les vecteurs de tel manière qu'ils satisfassent la relation précédente?
??
et apres je mesure T et R et j'utilise l'echelle pour en deduire l'intensité??
je ne sais pas vraiment, je propose juste quelques idées..
Le calcul est évidemment pour la méthode analytique.
Aucun calcul dans la méthode graphique
Mais tu dois trouver des valeurs presque identiques si ton graphique est bien fait (vecteurs de somme nulle) ... et si tu ne te trompes pas dans les calculs !
mais dans la methode graphique, je ne connait que P, qui fait 4,9cm d'après l'échelle. donc je peux en effet commencer par tracer P. mais je ne peux tracer les 2 autres. puisqu'aucun calcul doit etre effectuer.... je ne connait ni T ni R..
dans la méthode analytique, il s'agit de tracer un graphe, d'apres mon professeur, mais ds l'autre méthode, il s'agit juste de reproduire les vecteus connus, pour en deduire le troisieme. mais je n'en connait qu'1:ss
La tension du fil (représentée par un vecteur) peut être décomposée en deux vecteurs :
. un qui sera vertical et exactement opposé au poids
. tu en déduis le deuxième qui sera horizontal et exactement opposé à la force électrique
Et tu as ainsi toutes les valeurs !
Ce que tu vas confirmer par le calcul !
Il y a trois forces :
. le poids
. la tension du fil
. la force électrique
Mais il est très difficile de faire la somme vectorielle de ces trois vecteurs
Donc : on remplace la tension du fil par la somme de deux composantes :
. une composante verticale qui sera opposée au poids
. une composante horizontale qui sera opposée à la force électrique.
