Re-bonjour

Rappel : Tu peux insérer ton image dans ton message en appuyent sur l'icone Img situé en bas de la fenetre du message (penses-y la prochiane fois car on ne doit pas mettre un lien hypertexte vers ton image...)

1)un micro branché aux bornes de l'oscillo

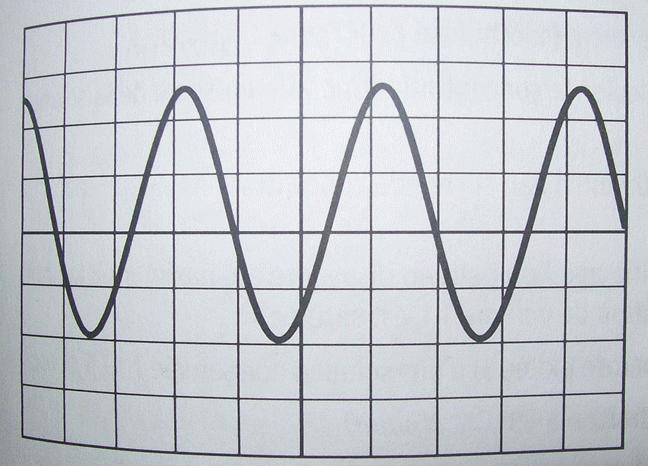

2)il faut utiliser le graphe joint : combien comptes-tu de carreaux pour 3 périodes? Avec la durée de balayage tu peux en déduire la période T.
3) Domaine d'audibilité : Domaine où l'on peut entendre des sons...donc?

** image effacée **

Edit Coll

2)On constate que la période est de 3 carreaux.
C'est la distance qui sépare 2 amplitudes hautes, ou 2 amplitudes basses, ou le passage à 0 du signal.

Comme le calibre du balayage est de 0,5ms / div, cela nous fait une période T = 3 x 0.5 = 1.5ms

La fréquence est le nombre de périodes dans une seconde, ce qui donne F = 1 / (1.5 x 10^-3)
F = 1000 / 1.5 = 2000 / 3 ou encore 666,7 Hz. Cela signifie que ce signal est constitué de 666.7 périodes d'une durée de 1.5 ms. Cela correspond à peu près au "mi" si 440 Hz correspond au "la".

3)Un ultra-son est considéré comme un signal dont la fréquence est supérieure à 20 kHz, soit une période de 50 micro-seconde.
Le domaine d'audibilité est la plage de fréquences que l'oreille humaine peut entrendre.
Cette plage débute à 10-30 Hz, est s'achève vers 20-22 kHz.

2) Pour avoir une meilleure précision pour T, prends plutot les amplitudes hautes et compte 3 périodes successives => 9.2 carreaux => 4.6*10^-3s soit pour 1 période : T=1.53*10^-3s
Pour la fréquence on te demande juste de calculer f c'est tout !

3) oui c'est bon
