optique association de prismes
bonjour,
j'ai un petit souci avec un exercice d'optique

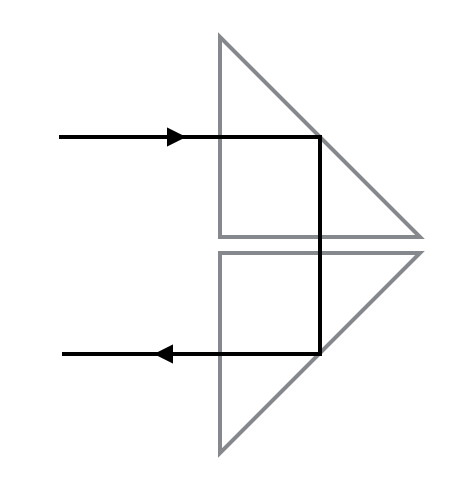

la question est "Quel doit être l'indice de réfraction minimale d'un milieu réfringent placé dans l'air pour que l'association de deux prismes disposés selon la figure ci contre entraine une réflexion totale ?
On justifiera le tracé du rayon proposé ci contre."
(les deux prismes sont bien des triangles isocèles rectangles)
j'ai commencé par utiliser la relation de descartes sur la réfraction mais je me retrouve avec n1=n2 et je ne pense pas que ce soit bon
merci d'avance pour votre aide
Bonjour
Les notions de réfraction limite et de réflexion totale te disent-elles quelque chose ? si non : il faut revoir ton cours...
Si si je connaismon cours, pour qu'il y ai réflexion totale il ne faut pas qu'il y ait de rayon réfracté donc de là j'utilise la relation de snell descartes pour déterminer l'angle limite i1l du coup j'ai
sin(i1l)= n2/n1
et après je fais pareil pour la deuxième réflexion et ça donne sin(i1'l)=n1/n2
mais je vois pas en quoi ça m'aide
Sur la face d'entrée du prisme, l'angle d'incidence vaut zéro : la réfraction se fait sans déviation. Sur la seconde face du premier prisme : que vaut l'angle d'incidence ? Quelle condition doivent vérifier les indices pour qu'il s'y produise un réflexion totale ?
Si tu peux répondre à cette question, la suite sera facile !
Mon angle d'incidence doit être égal à i limite non ?
mais si je fais ça graphiquement j'ai l'angle d'incidence qui est égal à 45° mais je ne pense pas que ce soit bon
Mon angle d'incidence doit être égal à i limite non
Non : l'angle d'incidence (égal à 45°) doit être supérieur à l'angle de réfraction limite !
