Bonjour j'ai un DM à faire pour demain et je m'en sors pas très bien pour un exercice d'optique . merci pour votre aide
voici l'énoncé
" Un santon bien éclairé est placé devant une lentille convergente, perpendiculairement à son axe optique , l'une de ses extrémités étant sur l'axe optique. Son image renversée, recueillie sur un écran, mesure 8,0 cm lorsque la distance objet-lentille vaut 10 cm et la distance lentille écran 50 cm."
1. Faire un schéma de l'expérience à l'échelle 1/5 sur l'axe optique et 1/2 dans la direction perpendiculaire.
( je n'arrive strictement pas à représenter ce que je comprend par un schéma ; on a fait très peu d'exercice de ce genre; merci de me montrer comment vous représenteriez cela )
2. Déterminer graphiquement la hauteur du santon.
3.a. Déterminer graphiquement la position du foyer objet de la lentille.
b. En déduire la vergence de la lentille.
4. Retrouver l'ensemble de ces résultats en utilisant les formules de conjugaison et de grandissement. Comparer les résultats obtenus par les deux méthodes.
Bonjour,

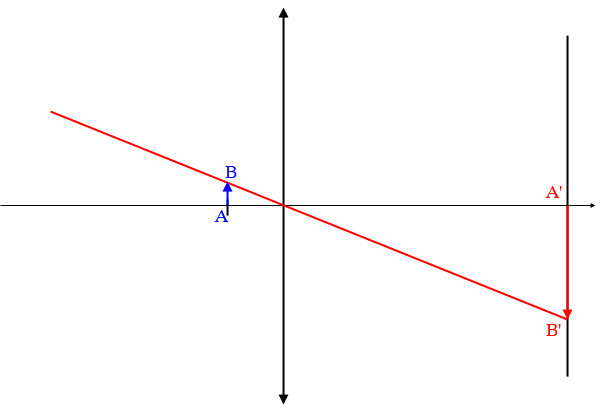

Le schéma est quelque chose comme ça...
On trace l'axe optique, la lentille, l'écran à 50 cm (10 cm à l'échelle 1/5), l'image de 8 cm sur l'écran (4 cm à l'échelle 1/2, la position de l'objet à 10 cm (2 cm à l'échelle 1/5).
Graphiquement, il semble que l'on trouve 1 cm donc 2 cm en réalité.

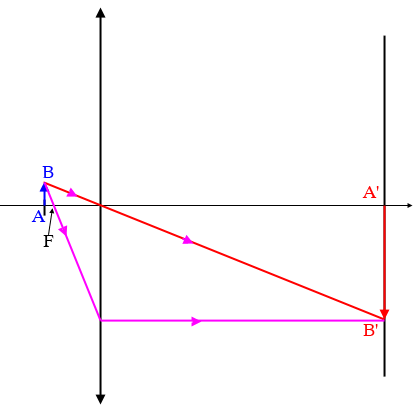

Pour déterminer graphiquement La position du foyer objet de la lentille, il faut se rappeler qu'un rayon qui passe par le foyer objet sort parallèle à l'axe optique. Alors, on prend un rayon qui sort parallèle à l'axe optique et qui passe par B'. De la lentille, on le relie à B. L'intersection avec l'axe optique est le foyer objet.
