Optique 1eres
Un objet AB de taille 5mm est placé à 10.0 cm d'une lentille convergente de vergence 10 dioptrie et de diametre 4.cm
a) Déterminer la position de l'image A'B'.
Alors on a pas le droit d'utiliser la relation de conjugaison car c'est un exercice qui se situe avant cette leçon ! du coup je fais un montage graphique , par contre je fais comment pour inserer un graphique dans ce topic??
Donc je calcule la distance focale f' je trouve 10cm donc je trouve F placé sur A de l'objet AB.F' je le place a 10cm aussi du centre optique ,j'ai une propriété dans mon cours lorsque l'objet est placé sur le plan focal F l'image se forme à l'infini.Lorsque l'objet est à l'ifini l'image se forme dans le plan focal F'.Je trace un rayon qui passe par B , comme il touche la lentille alors il est devié et doit passer par F'.Je trace un autre rayon qui passe par le centre optique jusqu'a que le rayon passe en dessous de F' et je trouve A'B'.
b)Tracer les rayons de lumieres issu de B s'appuyant sur les bords de la lentille.Faire de même avec les rayons issu de A.
Alors la je capte pas ce qu'il faut faire
enfin je sais quil faut tracer des rayons qui commence à B passe par le bord d'une lentille et donc paralele a l'axe optique ? mais sa ne sert absolument à rien et dans la correction de cet exercice les rayons qui parte de B ne sont pas du tout paralele à l'axe optique quand ils sont déviés...
HELP !
Bonjour quand même...
Pour apprendre à insérer une image, une figure, un schéma, un graphique, un tableau (pas un énoncé !) clique sur la maison
Bonjour ^^ desolé.
Euh jef ais comment pour le mettre sur les formats autorisés ? je n'ai que le format.RTF....................... je fais comment pour le mettre en jpg ou gif?
Salut salut , alors voila je viens de faire 2 topics sur le même exo mais au topic precedent je ne suis pas arriver à inserer le graphique , en fait je peux pas du tout en inserer un , pouvez vous me repondre en faisant un graphique ? sa m'aiderai enormement en vu du controle de physique que j'ai lundi !
Un objet AB de taille 5mm est placé à 10.0 cm d'une lentille convergente de vergence 10 dioptrie et de diametre 4.cm
a) Déterminer la position de l'image A'B'.
Alors on a pas le droit d'utiliser la relation de conjugaison car c'est un exercice qui se situe avant cette leçon ! du coup je fais un montage graphique , par contre je fais comment pour inserer un graphique dans ce topic??
Donc je calcule la distance focale f' je trouve 10cm donc je trouve F placé sur A de l'objet AB.F' je le place a 10cm aussi du centre optique ,j'ai une propriété dans mon cours lorsque l'objet est placé sur le plan focal F l'image se forme à l'infini.Lorsque l'objet est à l'ifini l'image se forme dans le plan focal F'.Je trace un rayon qui passe par B , comme il touche la lentille alors il est devié et doit passer par F'.Je trace un autre rayon qui passe par le centre optique jusqu'a que le rayon passe en dessous de F' et je trouve A'B'.
b)Tracer les rayons de lumieres issu de B s'appuyant sur les bords de la lentille.Faire de même avec les rayons issu de A.
Alors la je capte pas ce qu'il faut faire enfin je sais quil faut tracer des rayons qui commence à B passe par le bord d'une lentille et donc paralele a l'axe optique ? mais sa ne sert absolument à rien et dans la correction de cet exercice les rayons qui parte de B ne sont pas du tout paralele à l'axe optique quand ils sont déviés...
HELP !
*** message déplacé ***
la FAQ du forum
Re et merci beuacoup d'avoir pris la peine de me repondre , mais les rayons qui partent de B ne doivent pas etre paralele a l'axe optique ?
Mais pour chercher A'B'... le rayon qui part de B a partir de la lentille ne doit - il pas passer par B'?Oo c'est ce que ya écrit dans ma leçon ,pourrais tu m'expliquer le pourquoi du comment de chaque rayon que tu as tracés s'il te plait ? je t'en serais eternellement ( sans deconner ^^ ) reconnaissant

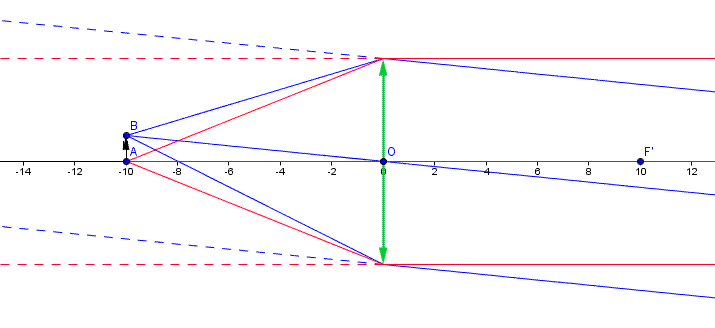

AB est dans le plan focal objet ; donc l'image est à l'infini ; donc les rayons qui proviennent d'un point de l'image sont parallèles entre eux.
A : on trace AO qui n'est pas dévié. Après la lentille tous les rayons qui proviennent de l'image A' (qui est à l'infini) sont parallèles entre eux, donc parallèles à l'axe optique. Ce sont les rayons rouges (et leurs prolongements vers A' à l'infini).
B : on trace BO qui n'est pas dévié. Après la lentille tous les rayons qui proviennent de l'image B'(qui est à l'infini) sont parallèles entre eux, donc parallèles à BO. Ce sont les rayons bleus (et leurs prolongements vers B' à l'infini).
