Il s'agit d'un multiplicateur de tension.

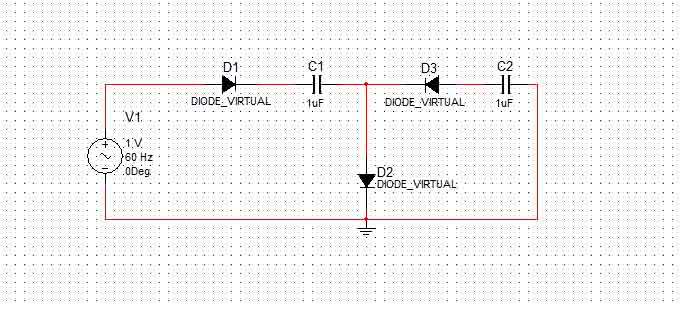

Le circuit proposé, qui ressemble au doubleur de tension Schenkel, me paraît bizarre. Où est sa sortie ?

Merci beaucoup, ce schema m'a été proposé par mon prof de physique, je ne vois pas non plus où pourait être la sortie (je n'ai pas eu le temps de lui demander...) Encore mille merci pour la reponse, pourrais tu m'en dire plus au sujet du doubleur de tension de Schenkel?(utilisation, condiotions d'utilisation...)

A partir du circuit proposé, on obtiendrait un doubleur de tension Schenkel en court-circuitant la diode D1 et en prenant la tension de sortie aux bornes de C2.
Pour plus de renseignements, va voir sur Google "multiplicateur Schenkel".

Pour faire un doubleur de tension, il y a une diode en trop sur ton schéma, il faut court-circuiter le diode D1.

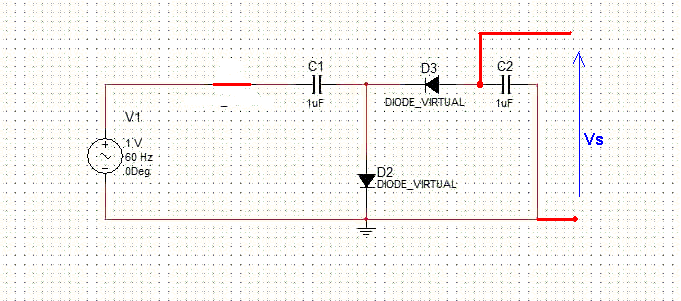

On a alors ceci :



Avec ce schéma :
Sans charge sur la sortie, la tension de sortie Vs est négative et |Vs| = 2 fois la tension crète de la tension V1.

Si on veut que Vs soit positive, alors il faut inverser le sens des 2 diodes.
-----
Remarques,

a) Dès qu'il y a une charge sur la sortie, du courant passe dans les diodes et provoque une chute de tension dans celles-ci.
Si le générateur ne donne que 1 volt, la chute dans les diodes est importante par rapport à cette tension et la tension de sortie s'en ressent fortement. Il faut donc pour avoir un fonctionnement satisfaisant en doubleur que V1 > > V seuil diodes.

b)
C1 = C2 comme sur le schéma n'est pas idéal pour un fonctionnement optimal.
-----
Si on se contente d'un doubleur de tension, on peut aussi faire ce schéma :



Ici, les valeurs des 2 Condensateurs doivent être les mêmes.
Dans ce cas, il faut remarquer que la tension alternative d'entrée n'a pas de point commun avec la tension de sortie.
Il faut voir si c'est ou non un problème dans le cas du montage pratique.
-----

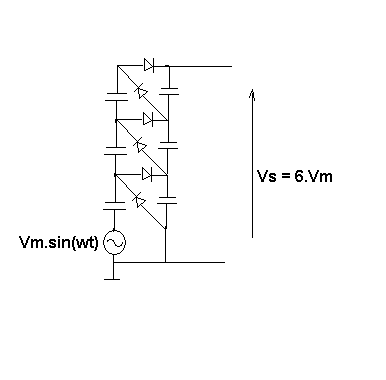

Il est aussi possible de plus que doubler la tension par exemple ainsi:



C'est le même montage que celui du début mais avec 3 étages, la tension de sortie est ici de 6 Vm

(Elle serait de 4Vm avec 2 étages, de 20 Vm abec 10 étages ...)

Attention qu'ici, de nouveau tous les condensateurs doivent avoir des valeurs différentes (à calculer) pour un fonctionnement optimum du multiplicateur de tension.
-----
Il y a évidemment une multitude d'autres schémas possibles.

Sauf distraction.

Encore un grand merci pour ce shcema desssiné sur un coin de table à la va vite avant la fin d'une sceance...Mais la première diode ne servirait-elle pas à n'utiliser que la composante positive du signal (afin d'avoir un Vs positif?)? Je ne suis pas sûr du tout mais j'ai cru entendre qu'il ne voulait conserver que la composante positive de la tension. En tout cas merci beaucoup

Non, le schéma donné n'est pas fonctionnel.

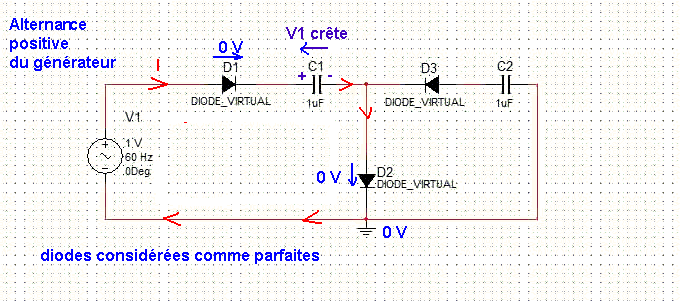

Même avec des diodes parfaites, sur la première alternance positive du générateur, le condensateur C1 se charge à la tension crète de la tension d'alimentation, comme ceci :



Mais lorsque le générateur part dans une alternance négative, la diode D1 se bloque, il n'y a donc aucun courant à travers le générateur et non plus à travers C1. Par conséquent aucun courant ne charge C2 qui reste donc à 0 Volt.

Toutes les alternances suivantes du générateur ne seront plus génératrices de courant (car D1 restera bloquée) (sauf éventuellement pour refournir un complément de charge à C1 si la première alternance n'a pas suffit, à cause de l'impédance interne de la source, à le charger à la tension V1 crète) et tout est dit.
C1 reste chargé à la tension crète de V1 dans le sens indiqué et C2 reste non chargé pour l'éternité.

Dit autrement: Ce schéma, tel quel, n'est pas fonctionnel comme doubleur de tension.
