Bonjour
J'ai un petit soucis dans un exercice, je dois déterminer par une analyse physique simple la nature et l'ordre de plusieurs circuit basique !
Pour se faire, je commence par mener une étude en BF puis en HF en remplaçant les différents dipôles C et L par des fils ou des interrupteurs.
Une fois que c'est fait, j'applique mon cours et je calcule la sortie / l'entrée. Toutefois, à partir de là, je ne vois pas comment conclure sur la nature et l'ordre du filtre, dans mon cours notre professeur conclue directement après cette bref étude (exemple pour un RLC série, il trouve en BF s/e =1 et en HF s/e=0 et il conclut : filtre passe bande d'ordre 2)
Ma question est donc comment déterminer la nature et l'ordre du circuit ?
Merci d'avance !
Bonjour.
S'il trouve en BF s/e=1 c'est que ça passe en basse-fréquence, et s'il trouve en HF s/e=0 c'est que ça ne passe pas en haute fréquence.
C'est donc un passe bas, et non pas un passe-bande.
On ne peut pas vraiment connaître l'ordre directement, mais on peut en avoir une idée.
La présente de deux dipôles autres que R suggère que l'ordre est 2.
Si on trouve 1 dans tous les cas c'est donc un passe bande ? Et si non passe haut ou passe bas ?
Et si on a plus que deux dipoles comment peut on faire ?
Si on trouve 1 dans tous les cas alors c'est soit un passe-tout, soit un coupe-bande.
En tout cas ça ne peut pas être un passe-bande, parce qu'un passe-bande ne passe ni en BF, ni en HF.
Pas à ma connaissance. Comme j'ai déjà dit, le nombre de dipôles autres que R suggère l'ordre, mais c'est tout.
La seule manière que je connaisse est de calculer explicitement la fonction de transfert et d'en déduire l'ordre.

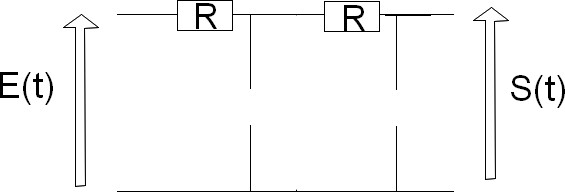

Merci pour tes réponses, toutefois, je bloque pour déterminer la valeur 0 ou 1 de la fonction de transfert en HF/BF pour certain circuit, en effet, j'ai du mal à comprendre ce qu'il se passe quand on a des interrupteur ouvert la au milieu :
