Bonjour,

J'aimerais avoir un peu d'aide pour cet exercice de MPI :

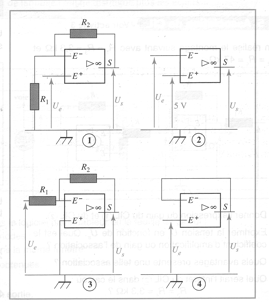

Pour tous les montages 1 à 4 ci-dessus , on donne : la tension de saturation du CIL   Vsat = 9,3 V, R1 = 470, R2 = 3,3k.

Je dois dire le type de montage du CIL :

pour le montage 1: mode inverseur
pour le montage 2 : (je ne suis pas sur) inverseur
pour le montage 3 : en mode non inverseur
pour le montage 4 : en mode non inverseur

Merci de m'aider surtout pour les montages 2 et 4. merci
