Bonjour, je poste ici cet exercice car je n'y comprends rien. Nous avon abordé ce sujet dernièrement en cours, et pour cause de retard, avons dû l'aboder très vite, voici l'énoncé :
Citation :
Palet Autoporteur :
La feuille annexe représente la trajectoire du centre d'inertie M d'un palet autoporteur sans frottements, placé sur une table horizontale. La trajectoire est enregistrée dans les conditions suivantes :
- le palet est relié à un fil élastique attaché à un point O du plan d'enregistrement,
- ce fil est tendu pendant une partie de l'enregistrement
- la durée séparant deux points vaut
= 20 ms.
A un moment donné le fil élastique casse.
Questions :
1. Préciser en justifiant les points de la trajectoire concernés par les différentes phases du mouvement :
-
phase 1: le mobile n'est pas soumis à l'action du fil
-
phase 2 : le mobile est soumis à l'action du fil
-
phase 3 : le fil est cassé
2. Construire le vecteur variation de vitesse
vM
8 au point M
8.
3. Faire l'inventaire des forces exercées sur le palet autoporteur au point M
8. Déduire de la question précédente la sens et la direction de la résultante vF des forces exercées sur le mobile.
4. Calculer la vitesse du palet lors de la
phase 3. Que vaut alors le vecteur variation de vitesse
vM ? Ce résultat était-il prévisible ?
Mon travail :
1.
* Du point M
1 jusqu'à M
3, il y a un mouvement rectiligne uniforme : M
1M
2 = M
2M
3 et M
1, M
2 et M
3 sont alignés.
Par la première loi de Newton, MRU
vF
ext = v0
J'en déduis donc que seul le poids et la réaction s'appliquent sur le solide durant cette
phase 1, car étant tous deux verticaux, leur somme mène à un vecteur nul.
On écarte donc la tension du fil.
* Du point M
3 au M
14 le solide a une trajectoire curviligne, je dirais donc que cela correspond à la
phase 2 où le mobile est soumis à l'action du fil.
* Du point M
14 au M
17 le mouvement redevient rectiligne uniforme, donc le mobile n'est plus soumis à la tension du fil,
cependant il semble qu'il devrait l'être ? puisqu'on nous demande de démontrer que le fil est cassé.
2. Je ne sais pas tracer un vecteur variation de vitesse avec le compas, je sais juste que
vM
8 = vM
9 - vM
7
Je sais le faire puisque ici je peux connaître la valeur de tous les vecteurs, mais en classe la professeur arrivait à tracer les vecteurs variations
au compas, et c'est cette méthode qui m'intéresse, hélas je n'y ai rien compris.

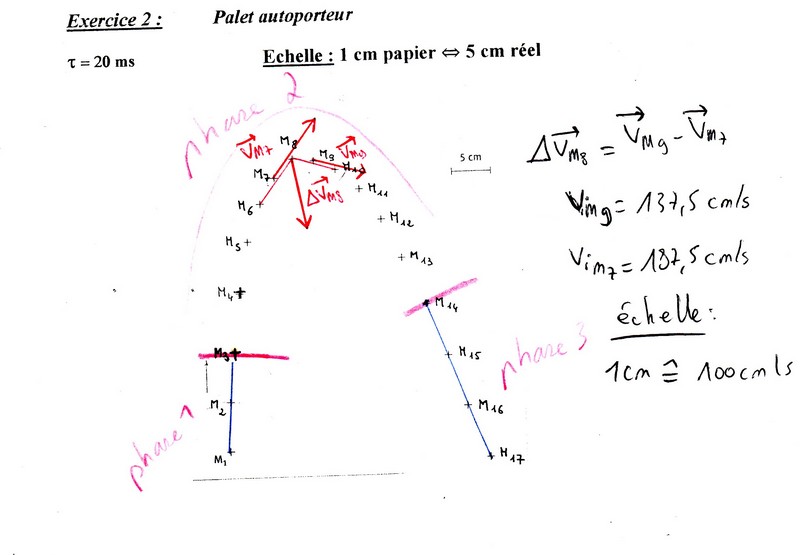

Donc voilà c'est tracé sur la feuille annexe, en rouge les vecteurs vitesse aux points 7 et 9 et le vecteur variation vitesse au point 8.
3. Le solide est en
phase 2, on vP + vR = 0 donc vF = vT, la tension du fil.
Et donc vT a les mêmes direction et sens que
vM
8.
4. A la
phase 3 à partir du point M
14, le mobile a un mouvement rectiligne uniforme, je peux donc calculer sa vitesse moyenne qui est égale à la vitesse instantanée ..
V
m phase3 = M
14M
17 / 4
= 262.5 cm/s
Je dirais que
vM est nul puisque tous les vecteurs vitesse sont égaux dans la
phase 3.
Voilà voilà, qu'en pensez-vous ?
