Moteur asynchrone triphasé.
Bonjour, je suis actuellement et Terminale S.T.I. et cela fait plusieurs jours de je bloque complètement sur un exercice sur le moteur triphasé...
L'exercice est:
Les conditions d'utilisations d'un moteur asynchrone triphasé sont les suivantes:
secteur: 220/380 V - 50Hz; nombre de pôles: 4; puissance utile: 40kW; rendement: 0.90; facteur de puissance: 0.91; résistance mesurée entre bornes de phases du stator: 0.14
; pertes dans le fer au stator: 900W; pertes mécaniques: 900W; pertes dans le fer au rotor négligeables.
Pour ce moteur déterminer:
1° le moment du couple électromagnétique;
2° le moment du couple utile;
3° le glissement.
Merci d'avance.
Le moteur est-il branché en triangle ou en étoile sur le triphasés 380 V ?
Cela dépend de ce qui est écrit sur la plaque signalétique du moteur ... et qui ne va pas sans dire.
Exemple sur ce lien :

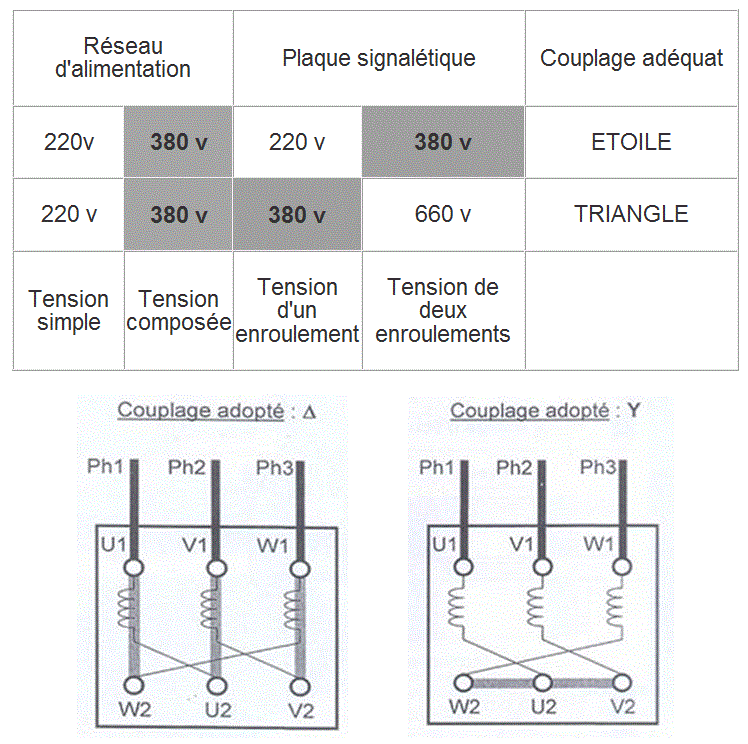

On a ce tableau :
Il faut évidemment savoir à quel montage (étoile ou triangle) on a à faire pour pouvoir tout calculer. (notamment à causes des pertes Joules statoriques).
De plus, la phrase "résistance mesurée entre bornes de phases du stator" est également ambiguë, faut-il comprendre avec les barrettes de mise en triangle ou en étoile en place ou bien enlevées ?
Sauf distraction.
