Je bloque à partir de la 3ième question !! Svp de l'aide

Pourrai t-on m'aiser SVP ? Merccii

Bonjour,

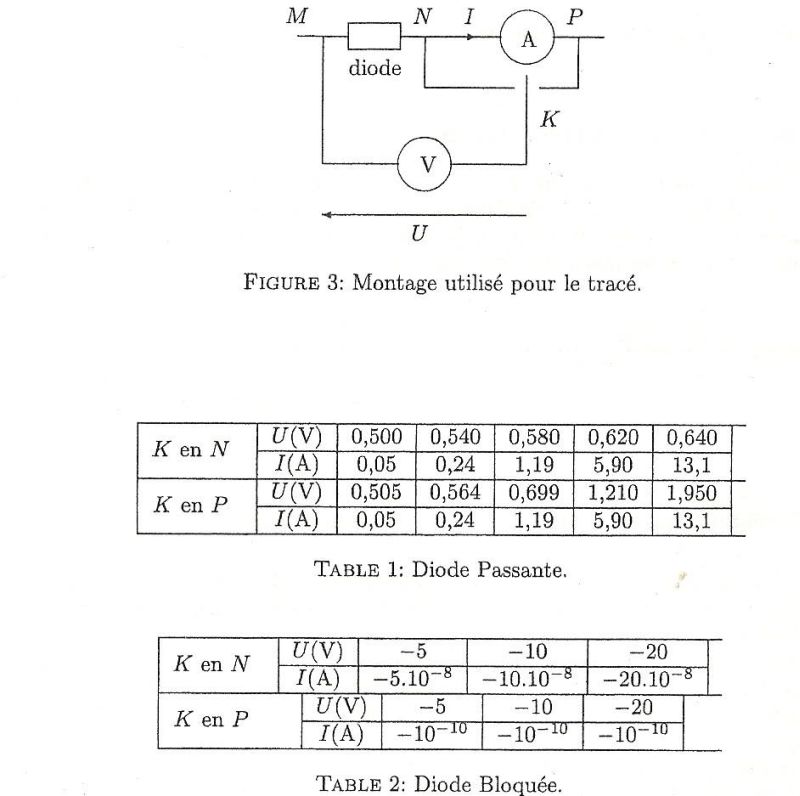

1) On voit que le courant est le même avec le voltmètre en N ou en P mais la tension n'est pas la même.
Pourquoi ?... Le courant qui traverse le voltmètre est faible devant le courant de la diode. Si on branche le voltmètre en N, on mesure la tension directement aux bornes de la diode et le courant du voltmètre passe par l'ampèremètre. Mais le courant du voltmètre est très faible par rapport à celui de la diode dans le sens passant donc le courant mesuré est très peu différent du courant de la diode (autrement dit, l'erreur est très faible).
Si on branche le voltmètre en P, le courant du voltmètre ne passe plus par l'ampèremètre mais le voltmètre mesure la tension aux bornes de l'ensemble diode + ampèremètre. La chute de tension aux bornes de l'ampèremètre peut ne pas être négligeable par rapport à la tension aux bornes de la diode. C'est ce que l'on constate d'ailleurs sur le tableau 1.
Le meilleur montage est le branchement en N.
Quant aux rapports U/I, je suppose que tu peux les calculer.
C'est un peu long mais c'est simple mais difficile à expliquer !...

Merci Pour cette explication ! je l'ai fait mais a partir de la question 3 je comprend plus ! pourrai tu me donner des indice stp !

Donc pour la 2, c'est l'inverse de la 1 mais, d'après ce que tu dis, tu l'as fait...
La 3, c'est très simple... D'où vient la différence de tension avec le montage en N et le montage en P ?
C'est tout simplement la chute de tension aux bornes de l'ampèremètre.
Donc il suffit de faire, pour chaque colonne, (U_P - U_N)/ I. On doit trouver la même valeur à chaque colonne et c'est la résistance de l'ampèremètre.
1ère colonne ==> (0,505 - 0,500)/0,05 = 0,100
dernière colonne==> (1,950 - 0,640)/13,1 = 0,100
Tu peux vérifier pour les autres colonnes

Merciii Beaucoup j'ai compris ! trop contente !


Tu pourras jeter un coup d'oeil sur mon autre exo stp il est plus chiant que celui là ! https://www.ilephysique.net/sujet-etude-d-un-pont-en-electricite-241521.html

encore merci

[url][/url]https://www.ilephysique.net/sujet-etude-d-un-pont-en-electricite-241521.html

OK
Le reste, tu sais faire ?

Tu propose quoi comme montage simple pour mesurer cette résistance interne ?


O fait pour le voltmètre c'est pas pareil ! enfin quand je fais de façon analogue je trouve une valeur très grande pour la résistance interne du voltmetre ! Dsl si je t'embete ! merciii

Non, tu ne m'embêtes pas. Si ça m'embêtait, je n'aurais pas répondu au topic...
Je pense que le montage le plus simple est de mettre une résistance en série du même ordre de grandeur que la résistance à mesurer.
Ainsi, pour l'ampèremètre, il faut mettre une résistance de l'ordre de 0,1 . Le courant aura ainsi pour valeur :
i = U / (r + r_A)
r étant la résistance série et r_A, la résistance de l'ampèremètre
Si on connaït U, i (mesuré par l'ampèremètre) et r, on peut calculer r_A ==> r_A = (U/i)-r
ou alors mesurer le courant sans résistance série : i₀ = U / r
et i / i₀ = r / (r + r_A) ==> r + r_A = r / (i / i₀)
r_A = (r i₀ / i  ) - r = r ( (i₀ / i) -1 )

Pour le voltmètre,c'est le même principe : on peut mettre une résistance en série du même ordre de grandeur que la résistance du voltmètre. On mesure deux tensions, une sans résistance série, l'autre avec résistance série.

La résistance ajoutée doit avoir le même ordre de grandeur que la résistance à mesurer pour une question de précision .
