Niveau iut

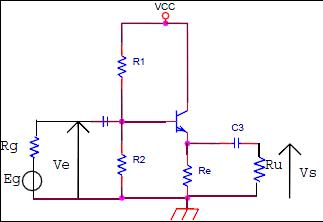

Montage collecteur commun
Posté par killbas29
Bonjour
Pouvez vous m'aider et corriger merci
Données : R1 = 10 kΩ R2=10 kΩ RE = 1kΩ RE = 1kΩ Rg=50 Ω h11 = 1 kΩ
h21 = 100
Déterminer l'amplification à vide Avo =(Vs/Ve)is=0
Montrer que l'impédance de sortie définie par (Vs/Is)eg=0 dépend de la résistance Rg
Montrer que la résistance de sortie définie par (Ve/Ie)en_charge dépend de Ru.
J'ai fait.
1. Av0 = vs/ve = 1/(1+h11/re*(h21+1)
2. Zs = vs/is = h11//re//h11/h21
