Moment d'une force
Bonsoir est-ce que quelqu'un peut m'aider à résoudre cet exercice
J?arrive pas à résoudre la dernière question

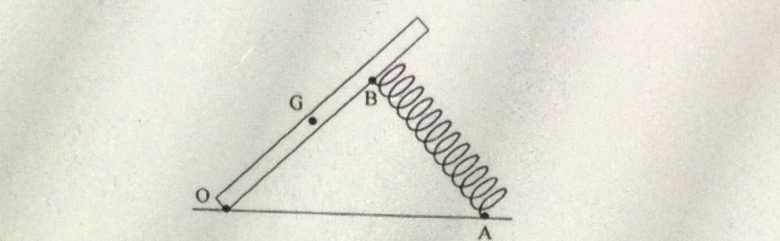

La figure ci-contre schématise une pédale d'accélérateur d'automobile. Elle est mobile autour de l'axe
horizontal O, le ressort AB, perpendiculaire à la pédale, la maintient en équilibre dans la position
correspondant à l'angle
= AÔB = 45°.
Données : Poids de la pédale P=10N, appliqué en G tel que : OG=10cm, OB=15cm.
1) Déterminer la tension de T du ressort à l'équilibre.
2) Déterminer l'intensité, la direction et le sens de la réaction R de l'axe de la pédale.
3) Calculer l'angle aigu que fait R avec l'horizontale.
N.B: Cette dernière question peut être résolue soit par le calcul, soit à l'aide d'une représentation graphique,
à l'échelle de toutes les forces appliquées à la pédale
***Niveau mis en accord avec le profil***
Bonsoir,
Pourrais-tu poster un schéma cadré et avec une résolution meilleure ?
Ensuite, pourrais-tu détailler et justifier ce que tu as été en mesure de faire pour les questions 1 et 2 ?
Voici le schéma
Et je m?excuse pour la qualité de l?image c?est mon téléphone qui n?a pas de bonne image
Pour la question 1
Comme la pedale est en équilibre la sommes du moment des
forces extérieures est nulle
M(P)+M(T)+M(R)=0
M(R)=0 car il rencontre l?axe de rotation
Donc M(P)+M(T)=0
Si on choisit un sens positif vers P
M(P)=P.dp or dp = OG.sinalpha=OGsin45°
M(T)=-T.OB
T=OGsin45°/OB=10x10xxsin45°/15
T=4,7N
Voici la réponse 1 je me suis trompé tout à l?heure
Pour la question 1
Comme la pedale est en équilibre la sommes du moment des
forces extérieures est nulle
M(P)+M(T)+M(R)=0
M(R)=0 car il rencontre l'axe de rotation
Donc M(P)+M(T)=0
Si on choisit un sens positif vers P
M(P)=P.dp or dp = OG.cosalpha=OGcos45°
M(T)=-T.OB
T=OGxcos45°xP/OB=10x10xcos45°/15
T=4,7N
Bonjour,
Evite de citer à chaque fois mon propos, ça alourdit le fil d'échange inutilement (je les ai supprimés en conséquence).
Mes commentaires :
Pour la question 1
Comme la pedale est en équilibre la sommes du moment des
forces extérieures est nulle OK
M(P)+M(T)+M(R)=0 =>précise que le moment s'applique en O suivant (Oz) qui est un axe vertical (et non horizontal)
M(R)=0 car il rencontre l'axe de rotation OK
Donc M(P)+M(T)=0
Si on choisit un sens positif vers P => non représenté sur le schéma : tu souhaites écrire que tu prends le sens horaire ?
M(P)=P.dp or dp = OG.cosalpha=OGcos45°
tu ne définis pas ce qu'est dp bien que je comprenne qu'il s'agit de ton bras de levier
M(T)=-T.OB OK car axe du ressort perpendiculaire à (OB) et sens horaire
T=OGxcos45°xP/OB=10x10xcos45°/15 à développer un peu
T=4,7N
J'ai calculé l'intensité de la réaction R en utilisant un polygone fermé

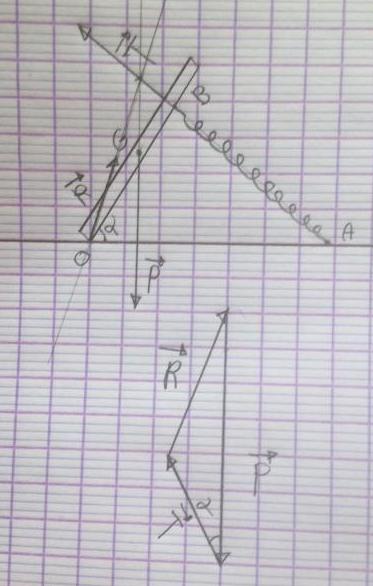

Je vais poster le schéma que j'ai fait
J'ai fait une projection du poids P et de la tension T
Pour ensuite représenter R
Pour les caractéristiques de R :
Son point d'application est le point O , elle est verticale et dirigée vers le haut
Pour calculer l'intensité de R
Comme la pédalé est en équilibre les force P T et R forment un polygone fermé
Graphiquement j'ai trouvé R=6,4N
Bonsoir,
Cela revient effectivement à dire que tu as appliqué le principe fondamental de la statique (première loi de Newton).
Je n'ai pas refait le calcul mais l'ordre de grandeur semble correct
Tu as construit un triangle des forces et tu as déterminé R, tu ne peux pas l'utiliser pour définir graphiquement l'angle ?
