Bonjour à tous,
Voila j'ai un soucis pour résoudre un problème sur le modèle de thevenin.

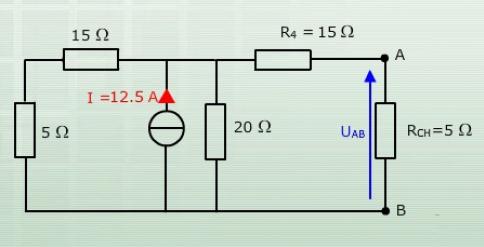

Voici le problème : ** image effacée **
Je trouve trouve Rn qui est de 25 ohms mais je bloque sur In, impossible de retrouver une formule équivalente...
Merci de votre aide
Edit Coll
Bonjour,
Oui pour les 25 .
Si c'est un modèle de Thevenin que tu cherches, c'est UAB, sans RCH qu'il faut évaluer.
Je trouve 125 V.

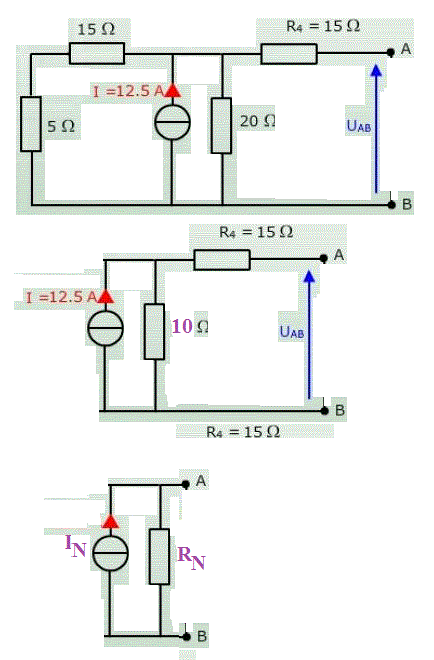

Le schéma du milieu est équivalent à celui du haut (à comprendre)
A partir du schéma du milieu :
En laissant A et B ouvert (sans charge)
U(AB) = 10 * 12,5 V = 125 V
En faisant un court-circuit entre A et B :
I(AB) = 12,5 * (15*10/25)/15 = 5 A
--> IN = 5A et RN = 125/5 = 25 ohms
Sauf distraction.
Merci de votre célérité,

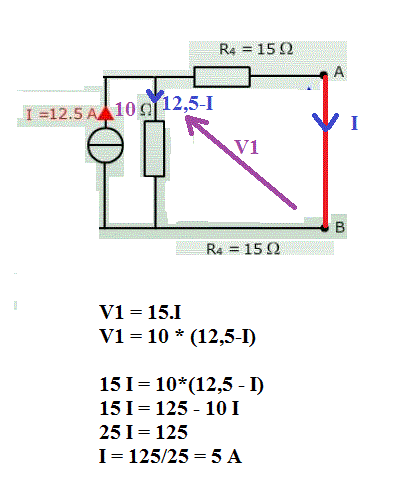

Je ne comprends pas dans cette formule pour trouver I(AB) pourquoi il faut diviser le tout par 15 :
I(AB) = 12,5 * (15*10/25)/15 = 5 A
----
Remarque, tu notes dans l'énoncé Rn ... Résistance de l'équivalent Norton.
Et tu écris un titre de topic avec "Thévenin".
Faudrais savoir si tu cherches l'équivalent Norton (que j'ai donné) ou bien l'équivalent Thévenin du circuit.
Je n'avais pas encore regardé les cours sur le modèle de Norton.... Je suis pour l'instant sur le modèle de Thévenin et effectivement un exercice sur le modèle de Norton s'est perdu dans les cours de Thévenin.
Du coup je comprends beaucoup mieux votre explication....
Merci d'avoir attiré mon attention sur cette "incohérence" et de votre explication talentueuse.
